Pompe électrique submersible pour assèchement

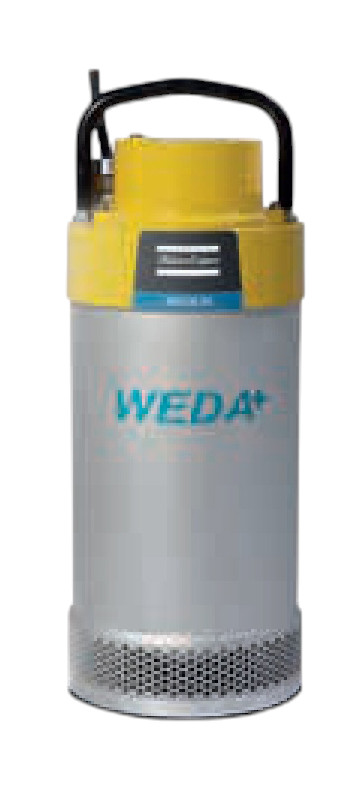

Atlas Copco WEDA 50+

Présentation

• La pompe de chantier immergée Atlas Copco WEDA 50+ est conçue pour l'assèchement intensif de sites de construction, mines, tranchées et zones inondées. Équipée d'un moteur électrique triphasé à cage d'écureuil classe F, elle assure un pompage fiable des liquides chargés en particules abrasives. Sa conception submersible avec classe de protection IP68 autorise une utilisation continue en immersion. Le système de joints mécaniques en carbure de silicium garantit une excellente tenue à l'usure et à l'abrasion

Applications

• Assèchement de chantiers de construction, fouilles et tranchées
• Pompage d'urgence dans zones inondées et locaux techniques
• Déwatering dans mines, carrières et travaux publics
• Transfert de liquides abrasifs dans réservoirs ou bassins
• Vidange de puits, fosses et zones difficilement accessibles

Avantages

• Rendement élevé pour le pompage de liquides abrasifs en continu
• Construction robuste en aluminium et fonte au chrome pour une longue durée de vie
• Protection moteur avancée avec relais de contrôle de phases et interrupteurs thermiques intégrés
• Versions moyenne pression et haute pression pour s'adapter aux différentes hauteurs de relevage
• Options de flotteur, anodes en zinc et revêtement époxy pour optimiser l'exploitation sur site

Conception

• Moteur électrique triphasé à induction à cage d'écureuil avec contacteur intégré
• Isolation moteur classe F conforme à la norme CEI 85
• Joint mécanique principal et secondaire en carbure de silicium pour haute résistance à l'abrasion
• Roulements double rangée avec jeu radial C3 pour une meilleure tenue aux charges
• Corps de pompe et carter en aluminium pour limiter le poids et faciliter la manutention
• Arbre en acier inoxydable et roue en fonte au chrome 55Rc +/- 5 pour une excellente résistance mécanique
• Garnitures d'usure et pièces en caoutchouc NBR pour une bonne tenue en milieu agressif
• Sortie de refoulement 4" ou 3" compatible flexible, raccord BSP ou NPT

Caractéristiques techniques

• Type : pompe électrique submersible pour assèchement
• Classe de protection : IP68
• Tension d'alimentation : 230/400/500 V triphasé
• Puissance nominale : 5,6 kW
• Puissance d'alimentation maximale : 6,6 kW
• Courant nominal 230 V : 16,2 A
• Courant nominal 400 V : 9,3 A
• Courant nominal 500 V : 7,3 A
• Vitesse de rotation de l'arbre : 2880 tr/min
• Profondeur d'immersion maximale : 20 m
• Température maximale du liquide : +40 °C
• Densité maximale du liquide : 1100 kg/m3
• Plage de pH du liquide pompé : 5 à 8
• Sortie refoulement WEDA 50N+ : 4"
• Sortie refoulement WEDA 50H+ : 3"
• Poids : 55 kg
• Longueur : 720 mm
• Largeur : 330 mm (moyenne pression), 302 mm (haute pression)
• Diamètre : 278 mm
• Câble 230 V : HO7RN-F 20 m 4 x 4 mm2
• Câble 400/500 V : HO7RN-F 20 m 4 x 2,5 mm2
• Hauteur max (HMT) : 38 m
• Débit max : 138 m3/h
