Présentation

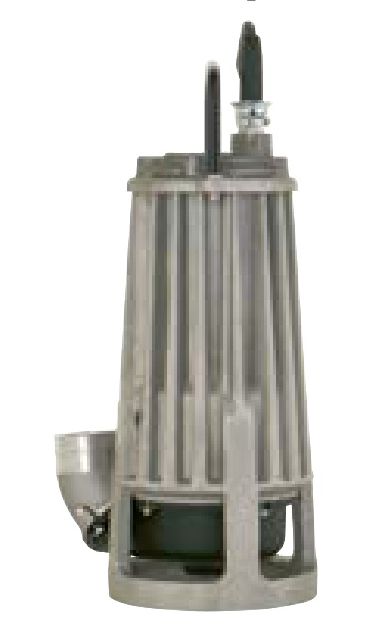

• La pompe à boue immergée électrique Atlas Copco WEDA 60S (50 Hz) est conçue pour le pompage intensif de boues et de vases chargées en particules solides. Équipée d'une turbine vortex et d'un moteur électrique triphasé asynchrone, elle assure un fonctionnement fiable sur les chantiers les plus exigeants. Sa conception robuste avec corps en fonte blanche chromée garantit une excellente résistance à l'abrasion. Le système de joint double garniture mécanique avec compartiment à huile sécurise durablement l'étanchéité de l'arbre. Compacte et relativement légère pour sa catégorie, cette pompe s'installe et se manipule facilement sur site
Applications
• Pompage intensif de boues et de vases sur chantiers de construction et de travaux publics
• Assèchement de fouilles, tranchées et excavations chargées en particules solides
• Relevage de liquides abrasifs dans les carrières, mines et sites industriels
• Interventions de pompage d'urgence en zones inondées avec eaux fortement chargées
• Vidange de bassins, fosses et bassins de décantation contenant des solides jusqu'à 50 mm
Avantages
• Conception robuste en fonte blanche chromée pour une excellente résistance à l'usure et à l'abrasion
• Structure légère et compacte facilitant le transport, la manipulation et l'installation sur chantier
• Hydraulique vortex permettant un passage de solides jusqu'à 50 mm sans engorgement
• Possibilité de marche à sec temporaire limitant les risques de dommages lors des variations de niveau
• Pack complet de joints disponible pour un entretien simplifié et des temps d'arrêt réduits
• Indice de protection IP68 assurant un fonctionnement fiable en immersion prolongée
Conception
• Moteur électrique triphasé asynchrone à cage d'écureuil avec isolation classe F
• Double garniture mécanique en carbure de silicium contre carbure de silicium avec compartiment à huile
• Roulements à billes à gorge profonde avec jeu C3 pour une meilleure tenue aux charges radiales et axiales
• Corps de pompe et turbine en fonte blanche chromée haute dureté, environ 55Rc
• Arbre et fixations en acier inoxydable pour une meilleure résistance à la corrosion
• Câble d'alimentation en caoutchouc résistant à l'huile et à l'usure, livré en longueur standard de 20 m
• Raccord de décharge standard 3" avec option 4" pour flexible, filetage BSP ou NPT
• Compatibilité avec boîtier de démarrage direct et anodes en zinc pour une protection accrue
Caractéristiques techniques
• Puissance nominale moteur : 7,5 kW
• Alimentation électrique : Triphasé 230/400/500 V
• Intensité nominale à 230 V : 26 A
• Intensité nominale à 400 V : 16 A
• Intensité nominale à 500 V : 13 A
• Vitesse de rotation de l'arbre : 2900 tr/min
• Indice de protection moteur : IP68
• Classe d'isolation moteur : F (+155 °C)
• Protection thermique : Thermorupteur dans chaque enroulement (+130 °C)
• Longueur de câble à 230 V : 20 m 4 x 4 mm2
• Longueur de câble à 400 V : 20 m 7 x 2,5 mm2
• Diamètre de passage des solides : 50 mm
• Profondeur d'immersion maximale : 20 m
• Température maximale du liquide pompé : +40 °C
• Densité maximale du liquide : 1100 kg/m3
• Plage de pH du liquide pompé : 5 à 8
• Poids approximatif : 70 kg
• Hauteur max (HMT) : 23 m
• Débit max : 57 m3/h
