Présentation

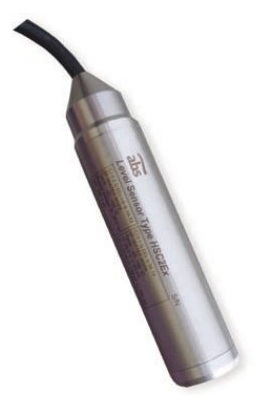

• Le capteur de niveau hydrostatique submersible Sulzer Abs HSC2Ex est conçu pour la mesure en continu du niveau de liquides par pression relative. Équipé d'un capteur de pression céramique très robuste, il supporte de fortes surpressions sans détérioration. Ce modèle délivre un signal de 4-20 mA proportionnel au niveau du fluide pour la commande et le contrôle d'installations. Sa conception submersible avec membrane ouverte évite les risques de colmatage dans les applications difficiles. Le système intègre une protection contre les surtensions pour une fiabilité accrue en environnement industriel
• Le capteur peut être calibré et programmé depuis un ordinateur grâce au système de calibration dédié. La compensation automatique des variations de pression atmosphérique par un tuyau d'air intégré garantit une précision de mesure élevée. Grâce à ses doubles homologations Ex, il s'installe en zones explosibles 0, 1 et 2 avec un câblage adapté
Applications
• Mesure de niveau dans bassins et réservoirs d'eaux claires ou légèrement chargées
• Surveillance de niveau dans fosses, puits et stations de relevage en environnement explosible
• Contrôle de niveau pour automatismes de pompage via entrées analogiques 4-20 mA
• Mesure de niveau dans cuves de process industriels contenant des liquides compatibles
• Instrumentation de surveillance et d'enregistrement de niveau avec enregistreurs ou automates programmables
Avantages
• Double homologation Ex permettant l'installation en zones 0, 1 et 2 avec une intégration simplifiée
• Très forte résistance aux surpressions grâce au capteur de pression céramique et au corps en acier inoxydable
• Excellente précision et stabilité à long terme pour une mesure de niveau fiable
• Membrane ouverte non colmatable limitant les risques d'obstruction dans les fluides chargés
• Capteur programmable et calibrable depuis un ordinateur avec système de calibration dédié
Conception
• Capteur de pression céramique intégré dans un corps en acier inoxydable acidorésistant SS2343/1.4404/316L
• Membrane frontale en contact direct avec la colonne de liquide pour mesurer la pression hydrostatique
• Tuyau d'air intégré dans le câble assurant la compensation de la pression atmosphérique au dos de la membrane
• Câble en PVC à cinq conducteurs avec écran et tube d'air pour la transmission du signal et la mise à l'air libre
• Indice de protection IP68 pour une immersion permanente dans le fluide mesuré
• Système de protection contre les surtensions intégré à l'électronique du capteur
• Possibilité de montage suspendu librement ou avec masse additionnelle ou tube de protection en cas de turbulence
Caractéristiques techniques
• Type de produit : capteur de niveau hydrostatique submersible Ex
• Signal de sortie : boucle deux fils 4-20 mA proportionnelle au niveau du fluide
• Plages de mesure disponibles : 1 à 40 mCE
• Surpression max plage 0-1 mCE : -0,3 à 4 bar
• Surpression max plage 0-2 mCE : 6 bar
• Surpression max plage 0-4 mCE : 6 bar
• Surpression max plage 0-10 mCE : 10 bar
• Surpression max plage 0-20 mCE : 18 bar
• Surpression max plage 0-40 mCE : 25 bar
• Alimentation électrique en zone Ex 1 et 2 : 9 à 30 VDC
• Alimentation électrique en zone Ex 0 : 9 à 28 VDC
• Inexactitude totale : ±0,15 % de l'échelle pleine (non-linéarité, hystérésis et répétabilité)
• Dérive en température du point zéro : ±0,01 % de l'échelle pleine par °C
• Dérive en température de la sensibilité : ±0,01 % de l'échelle pleine par °C
• Stabilité à long terme : ±0,15 % de l'échelle pleine par an
• Plage de température ambiante en zone Ex 1 et 2 : -20 à +54°C
• Plage de température ambiante en zone Ex 0 : -20 à +60°C
• Plage de température ambiante hors zone Ex : -20 à +80°C
• Matériaux en contact : acier inoxydable acidorésistant 316L, oxyde d'aluminium Al2O3 et FPM Viton
• Câble : PVC avec cinq conducteurs de 0,5 mm2 avec écran et tuyau d'air intégré
• Indice de protection : IP68
• Poids du capteur : 0,8 kg plus 0,1 kg par mètre de câble
• Poids de la masse en fonte peinte en bleu : 2 kg
