Agitateur submersible pour homogénéisation de boues

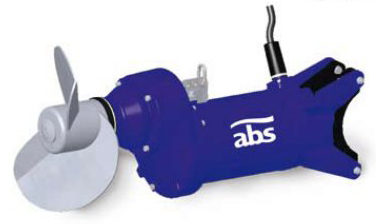

Sulzer (Abs) RW 480

Présentation
• L'agitateur submersible Sulzer Abs RW 480 est conçu pour le mélange et l'homogénéisation des effluents boueux fortement concentrés en station de traitement. Équipé d'une hélice spéciale à 2 pales, il génère un flux axial et radial très turbulent pour optimiser l'agitation des boues visqueuses
•Ce modèle compact et étanche intègre un support d'installation moulé permettant l'accouplement sur un tube de guidage avec réglage d'angle vertical
•Sa conception robuste en fonte avec hélice en acier inoxydable garantit une grande fiabilité en fonctionnement continu. Le système d'entraînement à haut rendement avec réducteur limite les coûts énergétiques et réduit la durée d'agitation nécessaire

Applications
• Homogénéisation des boues concentrées dans les stations d'épuration urbaines
• Mélange des effluents visqueux et non newtoniens dans les installations industrielles
• Prévention de la décantation des matières en suspension dans les bassins de stockage
• Agitation des boues thixotropes avant pompage ou traitement ultérieur
• Mélange intensif dans les réservoirs de process nécessitant un flux axial et radial turbulent

Avantages
• Réduction significative de la durée d'agitation grâce à une hélice à 2 pales à haut rendement
• Diminution des coûts énergétiques par une conception d'entraînement optimisée avec réducteur à rendement élevé
• Absence de risque de surcharge moteur même avec une teneur élevée ou variable en matière sèche
• Limitation des risques de blocage grâce à une géométrie d'hélice spécialement étudiée pour les boues
• Fonctionnement fiable et durable assuré par des roulements lubrifiés à vie et des systèmes de surveillance intégrés

Conception
• Unité compacte et étanche intégrant moteur, réducteur et hélice sur un support d'installation moulé
• Hélice spéciale à 2 pales générant un flux axial et radial très turbulent pour l'homogénéisation des boues
• Joint de protection breveté devant la garniture mécanique pour éviter l'intrusion de solides et de matières fibreuses
• Roulements dimensionnés pour une durée de vie supérieure à 100000 h de fonctionnement, lubrifiés à vie
• Système de surveillance d'étanchéité de type DI avec sonde dans la boîte de dérivation et le réducteur
• Contrôle de la température du stator par sondes thermiques se déclenchant à 140°C
• Câble d'alimentation de 10 m de type HO7RN avec options de gainage spécifiques
• Construction en fonte avec hélice, arbre et visserie en acier inoxydable de qualité AISI 316

Caractéristiques techniques
• Puissance nominale moteur A 75/4 : 7.5 kW
• Puissance nominale moteur A110/4 : 11.0 kW
• Intensité nominale à 400 V moteur A 75/4 : 14.84 A
• Intensité nominale à 400 V moteur A110/4 : 21.85 A
• Vitesse de rotation moteur A 75/4 : 446-493 tr/min
• Vitesse de rotation moteur A110/4 : 517-554 tr/min
• Facteur de puissance moteur A 75/4 : 0.842
• Facteur de puissance moteur A110/4 : 0.858
• Profondeur de submersion maximum : 20 m
• Classe d'isolation moteur : F
• Nombre de pôles moteur : 4 pôles, fréquence 50 Hz
• Type de moteur : moteur asynchrone triphasé à cage d'écureuil
• Type d'hélice : hélice spéciale à 2 pales en acier inoxydable AISI 316
• Poids version A 75/4 : 163 kg
• Poids version A110/4 : 169 kg
• Matériau carcasse moteur : fonte EN-GJL-250
• Matériau arbre moteur et arbre hélice : aciers inoxydables 1.4021 et 1.4418
• Matériau visserie : acier inoxydable 1.4401 AISI 316
• Surveillance d'étanchéité : système DI avec sonde dans la boîte de dérivation et le réducteur
• Contrôle de température : sondes thermiques dans le stator déclenchement 140°C
• Type de joints toriques et joints à lèvres : NBR
