Présentation

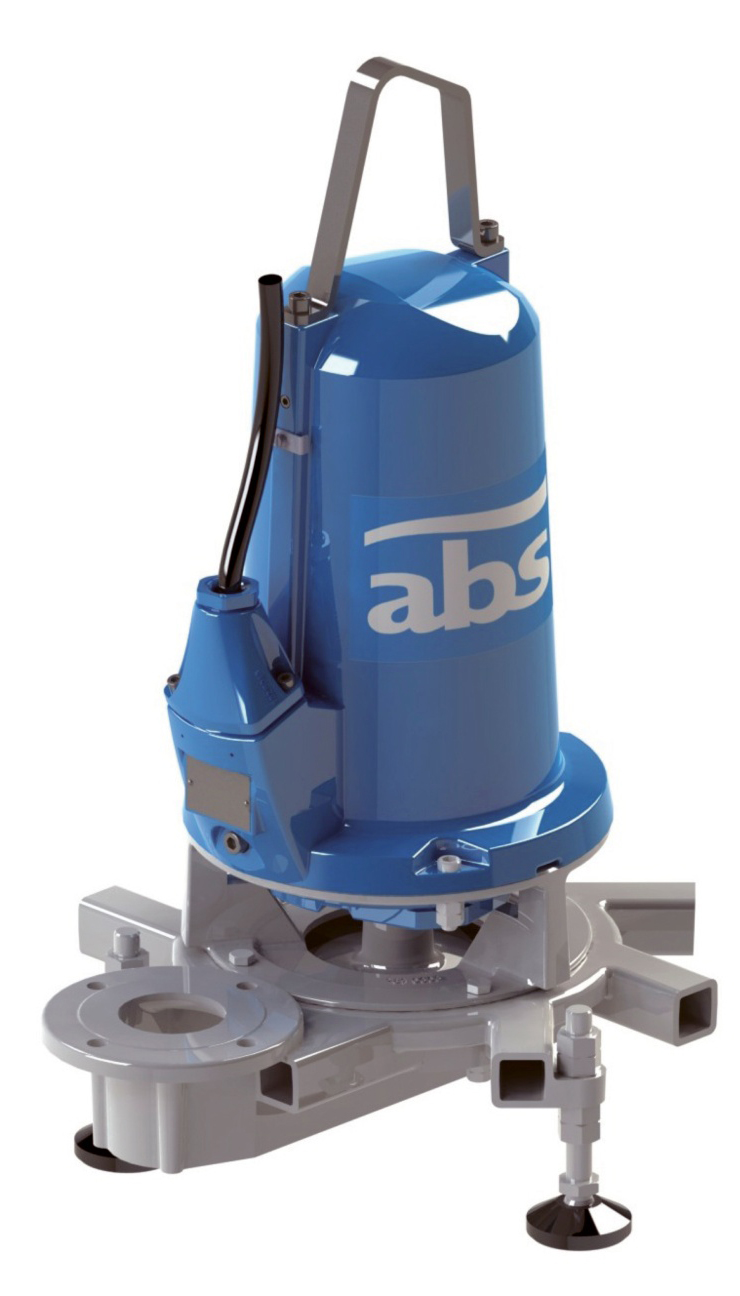

• L'aérateur submersible Sulzer Abs XTA/XTAK est conçu pour l'aération et le mélange des eaux propres ou chargées dans les procédés de traitement de l'eau et des eaux usées
• Équipé d'une roue en forme d'étoile montée directement sur l'arbre moteur et d'un diffuseur statique, ce modèle produit assure une dissolution efficace de l'oxygène dans le liquide
• Sa conception auto-aspirante permet l'aspiration directe de l'air atmosphérique sans besoin de compresseur externe ni de réseau d'air sous pression
• Le système produit des bulles fines pour optimiser le transfert d'oxygène, tout en limitant la formation d'aérosols et la sédimentation au fond du bassin
• L'installation immergée sans ancrage facilite la mise en place et les opérations de maintenance avec une simple grue mobile
Applications
• Aération et mélange dans les bassins de mélange et de neutralisation en stations de traitement des eaux usées
• Traitement biologique dans les bassins de boues activées et réacteurs séquentiels discontinus pour la dégradation des substances organiques
• Stabilisation des boues avec prévention des problèmes d'odeurs et oxydation renforcée de la matière organique
• Flottation de l'huile et de la graisse dans les procédés de séparation physiques ou physico-chimiques
• Aération de lagunes, neutralisation des eaux usées alcalines et applications spéciales avec oxygène pur ou ozone
Avantages
• Mise en place simple au fond du bassin sans ancrage ni vidange préalable de l'ouvrage
• Réduction des nuisances olfactives grâce à l'absence de formation d'aérosol et à une meilleure oxygénation des effluents
• Excellent rendement d'aération avec taux de transfert d'oxygène élevé en eaux claires et bon coefficient d'aération
• Fonction auto-nettoyante limitant l'encrassement et réduisant la fréquence des interventions de maintenance
• Pièces d'usure interchangeables permettant une maintenance ciblée et une prolongation de la durée de vie de l'aérateur
• Version XTAK avec canaux étendus augmentant les valeurs de transfert d'oxygène et du coefficient d'aération de 15 à 20 %
Conception
• Unité compacte combinant en un seul ensemble les fonctions d'aérateur et de mélangeur immergés
• Roue en forme d'étoile montée directement sur l'arbre moteur et entourée d'un diffuseur statique
• Tuyau d'air permettant l'aspiration de l'air atmosphérique et la création d'une dépression dans le diffuseur
• Diffusion radiale du mélange eau + air par le stator afin d'obtenir des bulles fines et un brassage homogène
• Carcasse moteur en fonte EN-GJL-250, arbre moteur en acier inoxydable 1.4021 et visserie en acier inoxydable 1.4401 en contact avec le fluide
• Pièces d'aérateur en acier inoxydable 1.4581 pour les modèles XTA 152 à XTA 602 et en acier inoxydable 1.4301 pour les modèles XTA 901 à XTA 2400, bague en bronze
• Options avec pièces d'aérateur exposées en chrome durci et autres matériaux spécifiques disponibles sur demande
Caractéristiques techniques
• Type de produit : aérateur submersible auto-aspirant pour eaux propres et eaux usées
• Plage de modèles : XTA 152 à XTA/XTAK 2400
• Température max du fluide : 70°C
• Pression absolue max de service : 2 bar
• Plage de puissance nominale moteur P1 : 3,4 à 78,9 kW
• Plage de puissance à l'arbre P2 : 2,9 à 75,0 kW
• Vitesse de rotation nominale : environ 1410 à 1480 min-1 à 50 Hz
• Tension d'alimentation : 400 V, 50 Hz, courant triphasé
• Profondeur d'immersion max : 3,0 à 9,0 m selon le modèle
• Poids : environ 105 à 915 kg selon la configuration XTA ou XTAK
• Connexion hydraulique : brides selon DIN 1092-1, PN 16
• Diamètre de sortie : DN 80 à DN 150 selon la taille d'aérateur
• Matériaux en contact avec le fluide : acier inoxydable, bronze et options en chrome durci
• Système d'aération : transfert d'oxygène élevé en eaux claires avec valeurs SOTR et SAE optimisées
• Version XTAK : canaux étendus pour amélioration du transfert d'oxygène de 15 à 20 %
