Présentation

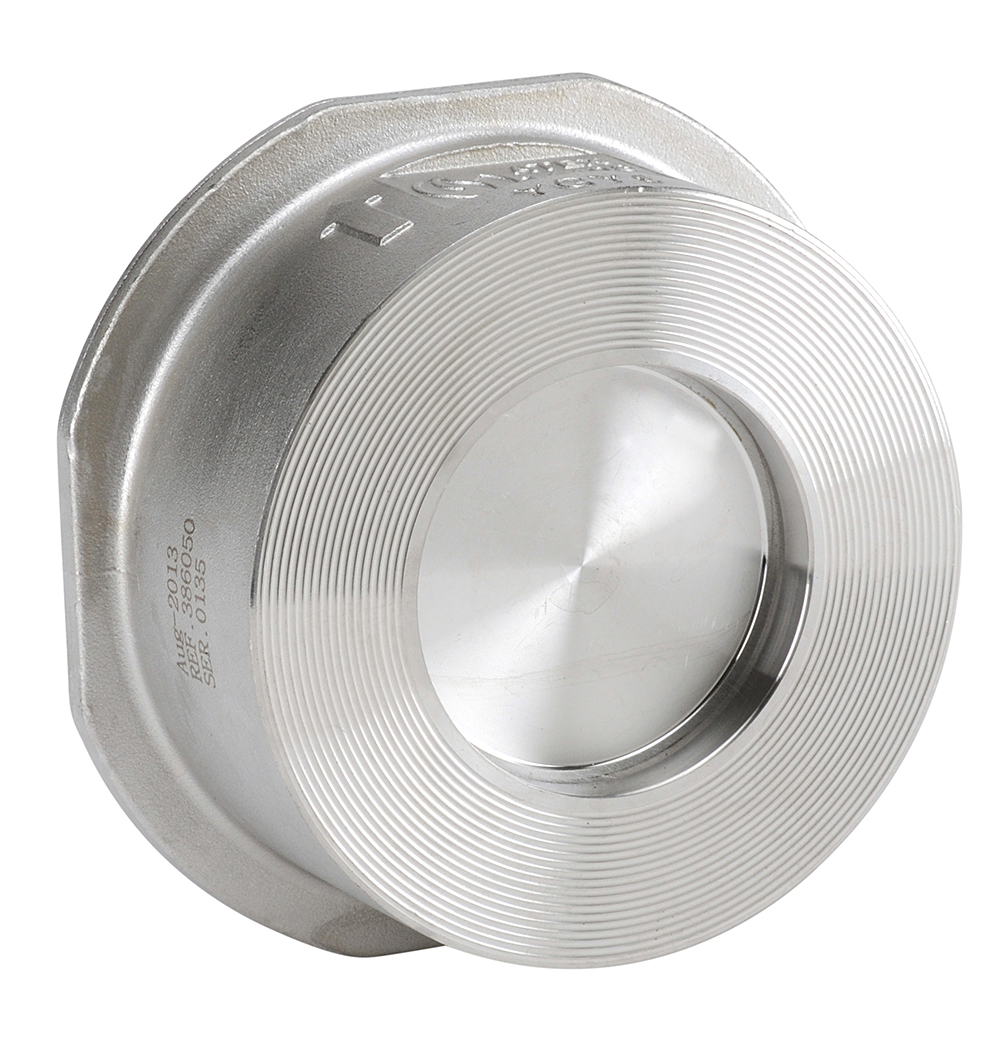

• Le clapet de non-retour wafer Sferaco NON RETOUR 386 INOX 1.4408 est conçu pour empêcher les retours de fluide dans les installations hydrauliques et industrielles
• Il est équipé d'un disque à ressort en inox assurant une fermeture fiable dès l'arrêt de l'écoulement
• Ce modèle en inox moulé 1.4408 convient aux industries chimiques, pharmaceutiques, pétrochimiques ainsi qu'aux réseaux d'air comprimé
• Sa conception entre-brides compacte facilite l'intégration sur des réseaux de diamètre nominal DN10 à DN200
• Le système est certifié pour un service jusqu'à 40 bars et une température de service comprise entre -20 °C et +400 °C
Applications
• Protection des réseaux d'installations hydrauliques contre les retours d'eau ou de fluide
• Sécurisation des circuits dans les industries chimiques et pharmaceutiques
• Utilisation sur les réseaux d'industries pétrochimiques soumis à des pressions élevées
• Réseaux d'air comprimé industriels nécessitant un clapet de non-retour compact
• Applications d'eau potable conformément à l'arrêté du 29 mai 1997
Avantages
• Corps en inox 1.4408 offrant une excellente résistance à la corrosion
• Disque et ressort en inox de nuance 316 pour une grande longévité en service intensif
• Montage possible dans toutes les positions entre-brides pour une grande flexibilité d'installation
• Compatibilité avec les brides PN10, PN16, PN25 et PN40 du DN15 au DN200
• Homologations FDA, CE 1935/2004 et ATEX disponibles sur demande pour les usages spécifiques
Conception
• Corps en inox moulé EN 1.4408 avec profil wafer compact
• Disque en inox ASTM A182 F316 guidé pour assurer une fermeture rapide et centrée
• Ressort de rappel en inox 316 dimensionné pour un retour efficace du disque
• Écartement conforme à la norme EN558 série 49 pour les longueurs d'encombrement
• Conception adaptée au montage entre-brides PN10 à PN40 avec utilisation de quatre boulons en DN100 sur brides PN10 ou PN16
Caractéristiques techniques
• Pression de service max : 40 bars
• Température de service min : -20 °C
• Température de service max : 400 °C
• Diamètre nominal mini : 10 mm
• Diamètre nominal max : 200 mm
• Plage de diamètre nominal PN10/16/25/40 : DN15 à DN100
• Plage de diamètre nominal PN40 : DN125 à DN200
• Écartement DN10/15 : 16 mm
• Écartement DN20 : 19 mm
• Écartement DN25 : 22 mm
• Écartement DN32 : 28 mm
• Écartement DN40 : 31,5 mm
• Écartement DN50 : 40 mm
• Écartement DN65 : 46 mm
• Écartement DN80 : 49 mm
• Écartement DN100 : 60 mm
• Écartement DN125 : 90 mm
• Écartement DN150 : 106 mm
• Écartement DN200 : 140 mm
• Certificat 3.1 matière : 10 € par diamètre nominal
• Surcoût marquage ATEX : 3 € par clapet
• Surcoût dossier CE 1935/2004 : 30 € par commande
