Présentation

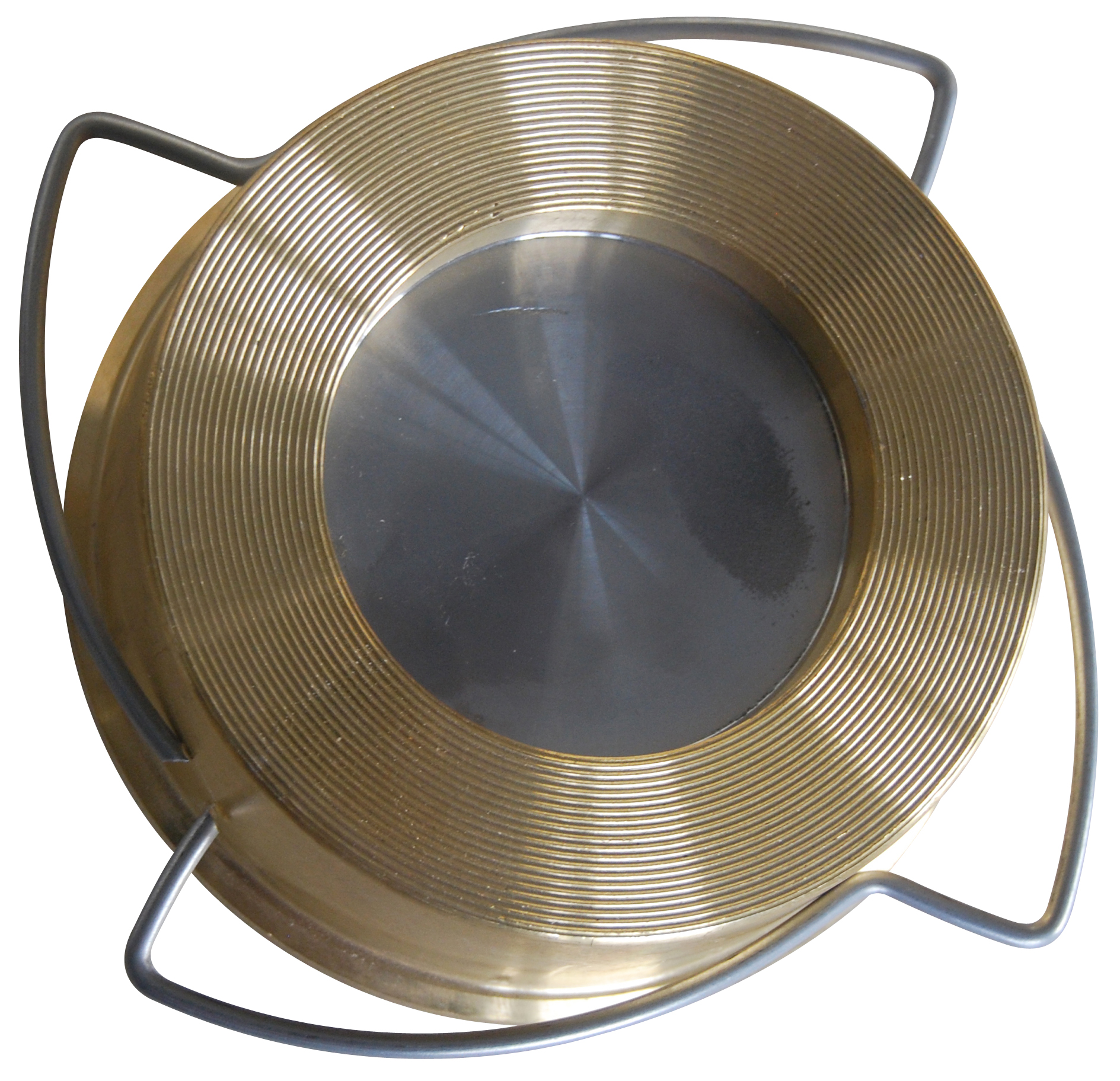

• Le clapet de non-retour Sferaco NON RETOUR 385 LAITON CW617N est conçu pour assurer un débit unidirectionnel et empêcher les retours d'eau dans les installations hydrauliques
• Il est équipé d'un corps en laiton CW617N associé à un disque en inox ASTM A182 F316 pour une excellente résistance à la corrosion
• Ce modèle intègre un ressort en inox 316 qui garantit une fermeture rapide et fiable dès l'arrêt de l'écoulement
• Sa conception wafer entre-brides suivant la norme EN558 série 49 permet un montage compact dans les réseaux d'adduction et de chauffage
• Le système est compatible avec l'eau destinée à la consommation humaine conformément aux exigences réglementaires en vigueur
Applications
• Réseaux de chauffage à eau chaude dans les bâtiments tertiaires et industriels
• Installations d'adduction et de distribution d'eau potable
• Circuits d'évacuation d'eau dans les réseaux hydrauliques fermés
Avantages
• Corps en laiton CW617N offrant une bonne tenue à la pression jusqu'à 16 bars
• Compatibilité avec l'eau potable conforme à l'arrêté du 29 mai 1997
• Montage possible dans toutes les positions entre-brides pour une grande flexibilité d'installation
Conception
• Corps en laiton CW617N usiné pour montage wafer entre-brides
• Disque en inox ASTM A182 F316 assurant la résistance mécanique et à la corrosion
• Ressort en inox 316 maintenant le disque en position fermée en absence de débit
Caractéristiques techniques
• Pression de service max : 16 bars
• Température de service mini : -10 °C
• Température de service max : 250 °C
• Norme d'écartement : EN558 série 49
• Diamètre nominal disponible DN25 : 25 mm
• Diamètre nominal disponible DN40 : 40 mm
• Diamètre nominal disponible DN50 : 50 mm
• Pression de calcul catégorie directive 2014/68/UE : 1 catégorie
• Versions inox associées pression de service : 40 bars
• Versions inox associées température de service mini : -20 °C
• Versions inox associées température de service max : 400 °C
• Écartement DN25 : 28 mm
• Écartement DN40 : 31,5 mm
• Écartement DN50 : 40 mm
• Catégorie ATEX pour versions inox jusqu'au DN100 : 2G/2D zones 1 et 2, 21 et 22
