Présentation

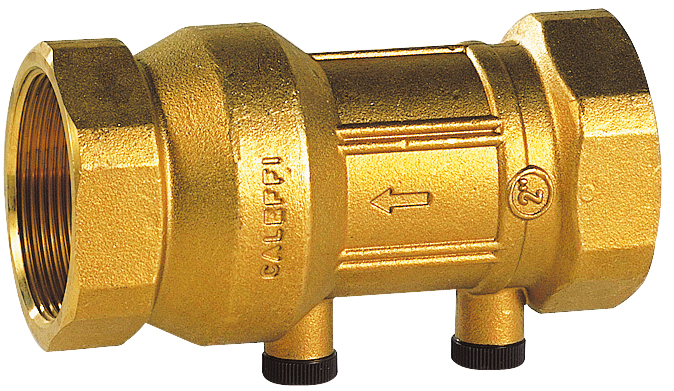

• Le clapet de non-retour Sferaco NON RETOUR 341 2 BOUCHONS POLYAMIDE 1/4" EA 3045 est conçu pour la protection des réseaux d'eau potable
• Il assure un sens unique d'écoulement de l'eau afin d'éviter toute pollution par retour d'eau dans l'installation
• Ce modèle femelle mâle intègre deux bouchons polyamide 1/4" montés sur un corps en laiton titré CW617N 4MS pour une excellente durabilité
• Sa conception avec ressort inox et obturateur en POM garantit une fermeture fiable jusqu'à une pression de service de 10 bars
• Le système est prévu pour un montage après compteur sur des installations d'eau chaude ou froide avec une température de service de +5 °C à +90 °C
Applications
• Protection des réseaux d'eau potable domestiques contre les retours d'eau
• Sécurisation des installations d'eau sanitaire en habitat collectif et individuel
• Utilisation sur les réseaux d'eau chaude jusqu'à 90 °C en aval de compteur
• Équipement des réseaux d'eau dans les bâtiments tertiaires nécessitant un dispositif antipollution
• Montage dans les circuits hydrauliques légers fonctionnant jusqu'à 10 bars
Avantages
• Protection efficace des réseaux d'eau potable grâce à un dispositif antipollution conforme à la norme EN 13959
• Longévité accrue par l'utilisation d'un corps en laiton titré CW617N 4MS et d'un ressort en acier inoxydable
• Maintenance facilitée grâce aux deux bouchons polyamide 1/4" permettant l'accès et le contrôle
• Polyvalence de service avec une pression de service de 10 bars et une plage de température de +5 °C à +90 °C
• Montage simple après compteur avec raccordement femelle mâle selon la norme NF EN ISO 228
Conception
• Corps en laiton titré CW617N 4MS dimensionné pour une pression de service de 10 bars
• Obturateur en POM assurant l'étanchéité interne du clapet
• Joint en NBR adapté aux réseaux d'eau potable jusqu'à 90 °C
• Ressort en acier inoxydable garantissant le rappel de l'obturateur en position fermée
• Deux bouchons polyamide 1/4" intégrés au corps pour les opérations de contrôle ou de purge
Caractéristiques techniques
• Pression de service : 10 bars
• Température de service minimum : 5 °C
• Température de service maximum : 90 °C
• Nombre de bouchons polyamide : 2 unités
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 50 mm
• Écartement pour diamètre 1/2" : 68 mm
• Écartement pour diamètre 3/4" : 78 mm
• Écartement pour diamètre 1" : 90 mm
• Écartement pour diamètre 1" 1/4 : 110 mm
• Écartement pour diamètre 1" 1/2 : 120 mm
• Écartement pour diamètre 2" : 150 mm
• Conditionnement diamètre 1/2" : 10 pièces
• Conditionnement diamètre 1" 1/4 : 4 pièces
• Conditionnement diamètre 2" : 1 pièce
