Présentation

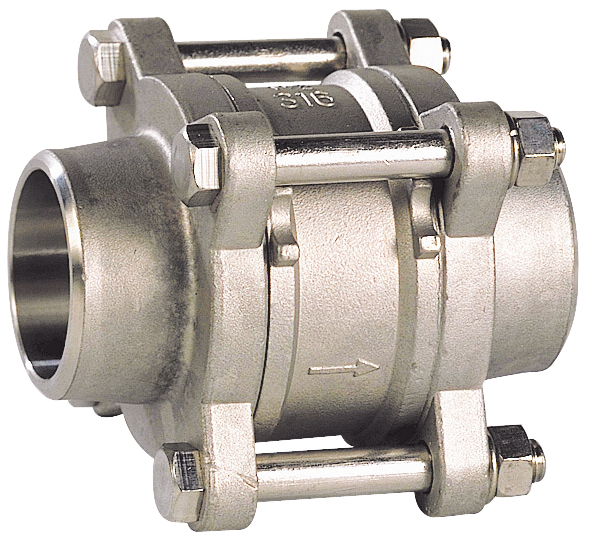

• Le clapet de non-retour Sferaco 381 est conçu pour empêcher les retours de fluide dans les installations industrielles
• Il est équipé d'un disque inox monté sur ressort pour assurer une fermeture rapide et étanche
• Ce modèle à souder de type entre-tubes convient aux réseaux haute pression en environnement exigeant
• Sa conception en inox moulé EN 1.4408 garantit une excellente résistance à la corrosion et aux variations de température
• Le système à disque de ce clapet 3-pièces permet un fonctionnement fiable dans toutes les positions de montage
Applications
• Réseaux de procédés dans les industries chimiques et pharmaceutiques
• Installations des industries pétrochimiques sous haute pression
• Circuits hydrauliques industriels pour la protection des équipements
• Lignes d'air comprimé dans les installations de production
• Réseaux de fluides industriels nécessitant un contrôle de sens d'écoulement
Avantages
• Adapté aux pressions élevées avec une pression de service jusqu'à 63 bars
• Fonctionnement dans une large plage de température de -20°C à +200°C
• Excellente résistance à la corrosion grâce au corps en inox EN 1.4408
• Utilisation polyvalente dans toutes les positions de montage sans restriction d'orientation
• Conformité aux directives européennes de pression et aux exigences ATEX pour zones 1, 2, 21 et 22
Conception
• Corps en acier inoxydable moulé EN 1.4408 à haute résistance mécanique
• Disque en inox ASTM A182 F316 assurant une bonne tenue aux fluides agressifs
• Joint en PTFE garantissant une étanchéité durable sous pression
• Ressort en inox 316 pour le rappel rapide du disque en position fermée
• Extrémités à souder de type BW compatibles avec les tubes ISO suivant la norme EN 10217-7 pour la version 381ISO
Caractéristiques techniques
• Pression de service : 63 bars
• Plage de température de service : -20°C à +200°C
• Diamètre nominal disponible : de 8 mm à 100 mm
• Écartement version 381 : de 66 mm à 174,5 mm selon le diamètre
• Écartement version 382 : de 60 mm à 174,5 mm selon le diamètre
• Pression de service version 390 : 40 bars
• Écartement version 390 : de 16 mm à 60 mm selon le diamètre
• Matière du corps : inox EN 1.4408
• Matière du disque : inox ASTM A182 F316
• Matière du ressort : inox 316
• Raccordement à souder BW : diamètres nominaux 8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100
• Raccordement femelle fileté BSP : diamètres 1/4" à 4"
• Raccordement femelle fileté NPT : diamètres 1/4" à 2"
• Certification ATEX : groupe II, catégorie 2G/2D pour zones 1, 2, 21 et 22
