Présentation

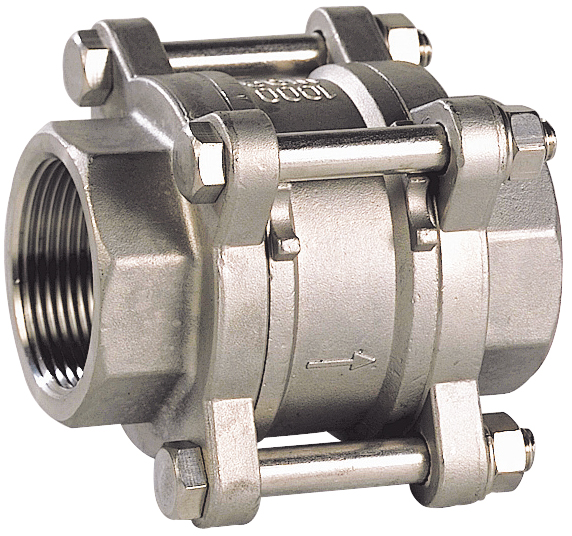

• Le clapet de non-retour Sferaco 380 est conçu pour assurer le maintien du sens d'écoulement des fluides dans les installations industrielles
• Il est équipé de raccordements femelle-femelle adaptés aux filetages de type BSP ou NPT suivant les versions
• Ce modèle en inox en 1.4408 convient aux industries chimiques, pharmaceutiques, pétrochimiques, aux installations hydrauliques et aux réseaux d'air comprimé
• Sa conception à disque avec ressort en inox 316 garantit une fermeture fiable jusqu'à une pression de service de 63 bars
• Le système permet un montage dans toutes les positions pour une intégration facile dans les réseaux neufs ou existants
Applications
• Protection des pompes et groupes de surpression dans les installations hydrauliques industrielles
• Sécurisation des circuits de transfert dans les industries chimiques, pharmaceutiques et pétrochimiques
• Réseaux d'air comprimé et de fluides techniques nécessitant un maintien du sens d'écoulement
Avantages
• Résistance élevée à la pression avec une pression de service jusqu'à 63 bars suivant les diamètres
• Adapté aux conditions de process grâce à une plage de températures de service de -20 °C à +200 °C
• Montage possible dans toutes les positions, offrant une grande flexibilité d'installation
Conception
• Corps en inox coulé EN 1.4408 assurant une excellente résistance à la corrosion
• Disque en inox ASTM A182 F316 pour une bonne tenue mécanique et chimique
• Joint en PTFE assurant l'étanchéité interne sous forte pression
• Ressort de rappel en inox 316 pour une fermeture rapide et fiable du clapet
• Version femelle-femelle pour raccordements filetés de 1/4" à 4" selon les modèles
Caractéristiques techniques
• Pression de service 380/381/382/381ISO : 63 bars
• Pression de service 390 : 40 bars
• Plage de températures de service : -20 °C à +200 °C
• Écartement 380 diamètre 1/4" : 60 mm
• Écartement 380 diamètre 1/2" : 63 mm
• Écartement 380 diamètre 1" : 81,5 mm
• Écartement 380 diamètre 2" : 117 mm
• Écartement 380 diamètre 4" : 174,5 mm
• Écartement 381 diamètre 25 : 89,5 mm
• Écartement 382 diamètre 25 : 81,5 mm
• Écartement 390 diamètre 10/15 : 16 mm
• Écartement 390 diamètre 25 : 21 mm
• Écartement 390 diamètre 50 : 40 mm
• Écartement 390 diamètre 100 : 60 mm
• Certificat matière 3.1 : 10 € par diamètre nominal
