Présentation

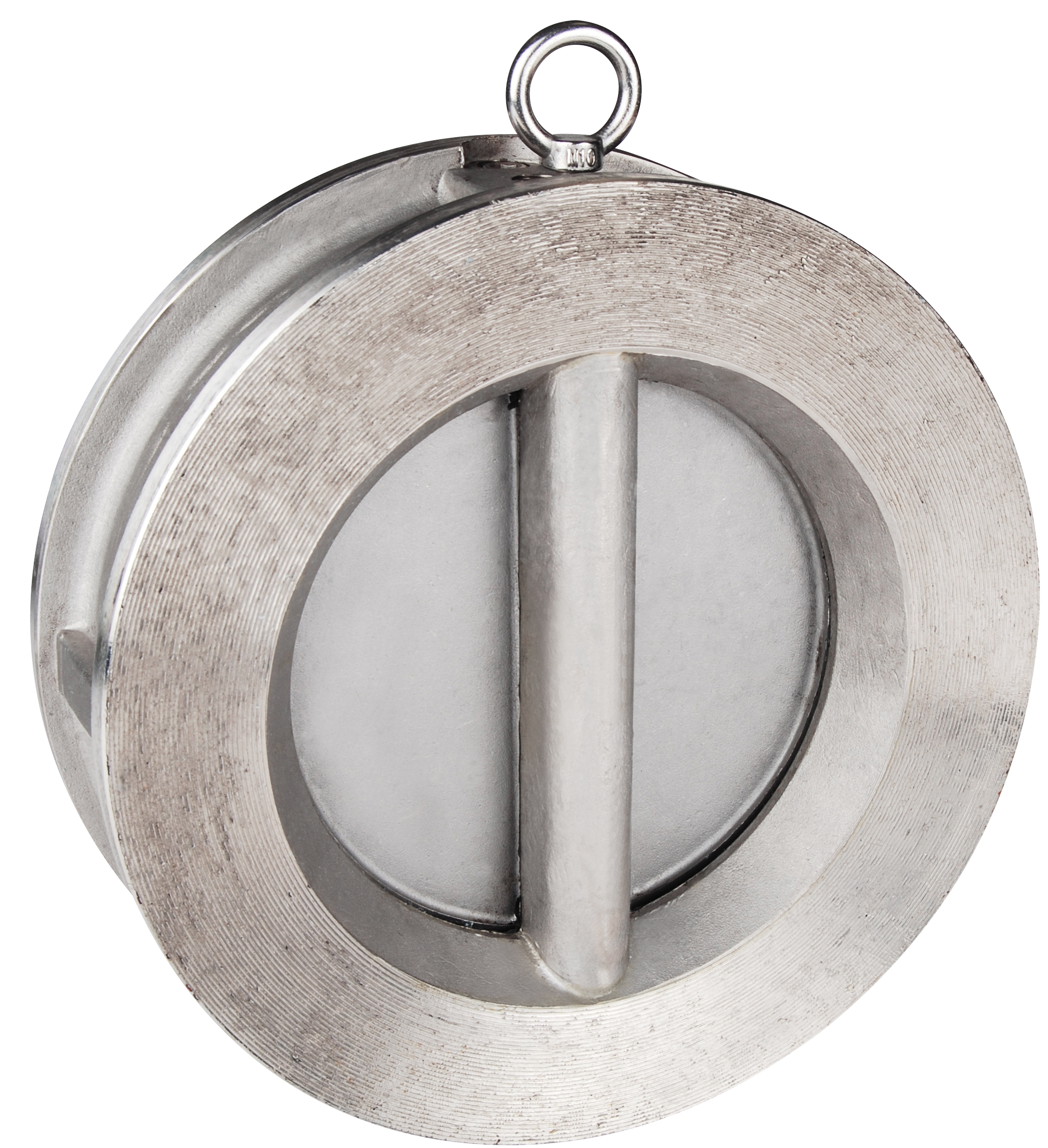

• Le clapet de non-retour Sferaco 372 TOUT INOX AISI 316 est conçu pour empêcher les retours de fluide dans les réseaux industriels et hydrauliques
• Équipé d'un système à double battant, il offre une fermeture rapide et fiable pour sécuriser les installations de transport de liquides
• Ce modèle wafer en inox AISI 316 est particulièrement adapté aux environnements corrosifs, notamment en industries chimiques, pharmaceutiques et pétrochimiques
• Sa conception conforme à la norme d'écartement EN558 série 50 permet une installation aisée entre brides normalisées PN et CLASS150
• Le système intègre un siège en FKM et un anneau de levage à partir du diamètre nominal 200 mm pour faciliter la manutention et le montage
Applications
• Réseaux d'adduction, de distribution et d'évacuation d'eau dans les installations industrielles
• Circuits hydrauliques de process en industries chimiques, pharmaceutiques et pétrochimiques
• Installations utilisant de l'eau de mer ou des fluides légèrement corrosifs grâce à l'inox AISI 316
• Boucles de chauffage ou de refroidissement nécessitant un contrôle anti-retour fiable
• Montage sur tuyauteries horizontales ou verticales avec fluide ascendant
Avantages
• Système à double battant assurant une faible perte de charge et une fermeture rapide
• Construction tout inox AISI 316 garantissant une excellente résistance à la corrosion
• Compatibilité avec brides PN10, PN16, PN25 et CLASS150 pour une grande flexibilité d'installation
• Plage de températures de service étendue de -10 °C à +180 °C pour de nombreuses applications industrielles
• Anneau de levage intégré à partir du diamètre nominal 200 mm facilitant les opérations de manutention
Conception
• Corps et battant en acier inoxydable AISI 316 moulé pour une tenue mécanique élevée
• Siège en élastomère FKM assurant une étanchéité fiable sur une large plage de températures
• Configuration wafer à insérer entre brides normalisées selon EN558 série 50
• Raccordement compatible PN10, PN16, PN25 et CLASS150 suivant les diamètres nominaux
• Conception autorisant le montage horizontal ou vertical avec fluide ascendant
Caractéristiques techniques
• Diamètre nominal mini : 50 mm
• Diamètre nominal maxi : 600 mm
• Pression de service jusqu'au DN300 : 16 bars
• Pression de service au-delà du DN300 : 10 bars
• Classe de pression jusqu'au DN200 : PN25
• Classe de pression du DN250 au DN600 : PN10/16
• Température de service mini : -10 °C
• Température de service maxi : 180 °C
• Écartement suivant EN558 série 50 : 43 à 222 mm
• Diamètre nominal 50 mm : pression de service 16 bars
• Diamètre nominal 300 mm : pression de service 16 bars
• Diamètre nominal 350 mm : pression de service 10 bars
• Diamètre nominal 500 mm : pression de service 10 bars
• Diamètre nominal 600 mm : pression de service 10 bars
