Présentation

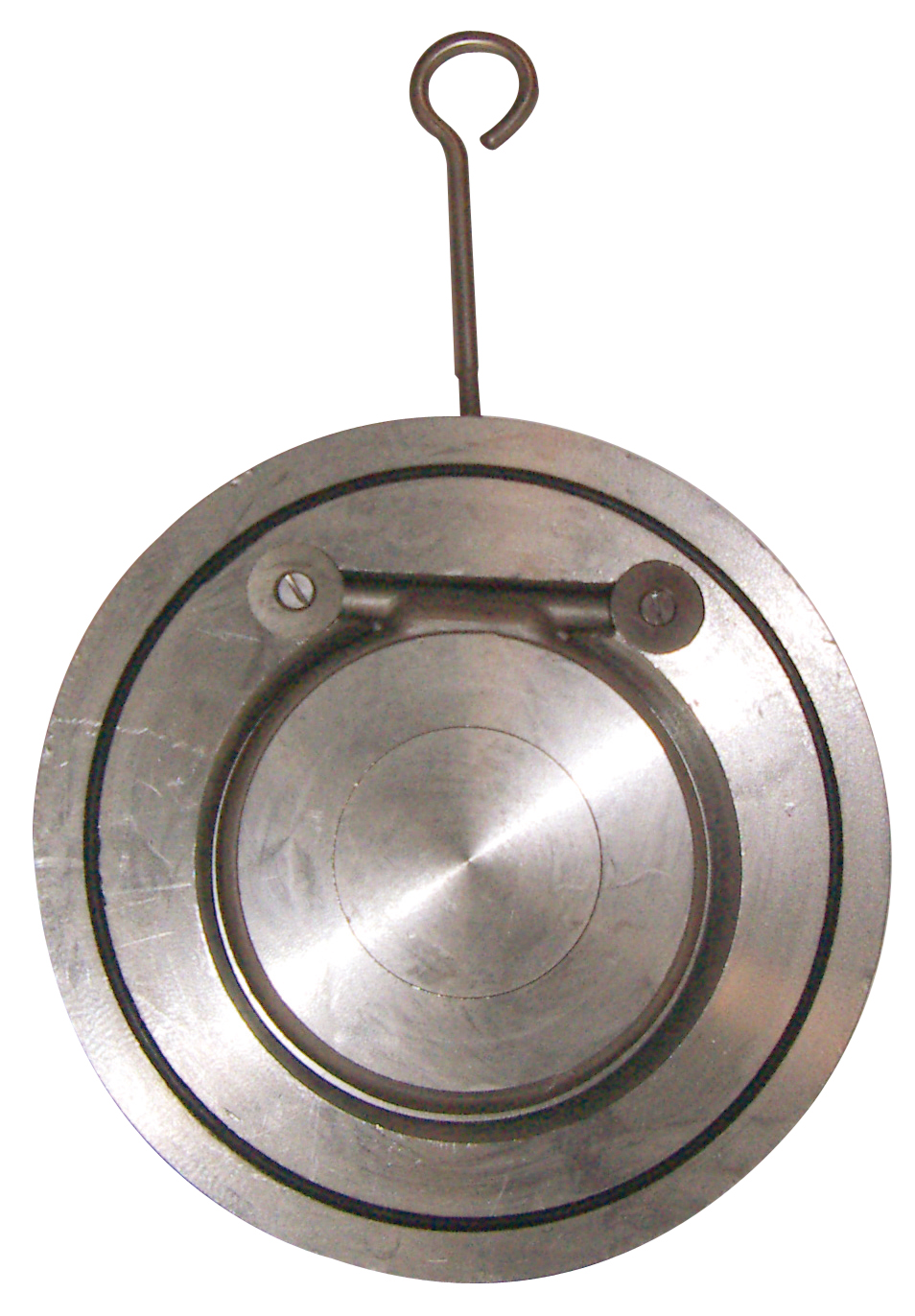

• Le clapet de non-retour Sferaco 365 CORPS INOX - SIÈGE FKM est conçu pour assurer le contrôle unidirectionnel des liquides et gaz du groupe 1 sur les réseaux industriels
• Il est équipé d'un corps et d'un battant en inox EN 1.4408 pour une excellente résistance à la corrosion
• Ce modèle supporte une pression de service de 16 bars jusqu'au DN200 et de 10 bars au-delà, ce qui le rend adapté aux installations exigeantes
• Sa conception simple battant à passage intégral limite les pertes de charge dans le circuit
• Le système est prévu pour un montage horizontal ou vertical avec fluide ascendant, offrant une grande flexibilité d'installation
Applications
• Réseaux d'adduction et de distribution de liquides sous pression dans l'industrie
• Lignes de transport de gaz du groupe 1 nécessitant un clapet de retenue en inox
• Installations de process où une température de fluide jusqu'à 180 °C est requise
Avantages
• Résistance élevée à la corrosion grâce au corps et au battant en inox EN 1.4408
• Plage de température étendue de -10 °C à +180 °C adaptée aux fluides chauds
• Compatibilité avec les brides PN10/16 et la classe 150 (PN20) du DN100 au DN400
• Montage possible aussi bien en position horizontale qu'en position verticale avec fluide ascendant
• Conformité à la directive CE 2014/68/UE en catégorie de risque III pour une sécurité accrue
Conception
• Corps en inox EN 1.4408 moulé adapté aux environnements corrosifs
• Battant en inox EN 1.4408 associé à un siège FKM pour une étanchéité renforcée
• Raccordement à brides PN10/16 jusqu'au diamètre nominal 150 et PN16 au-delà
• Écartement suivant la norme EN558 série 97 pour une intégration aisée dans les réseaux
• Certificat matière 3.1 disponible sur demande avec un coût unitaire par diamètre nominal
Caractéristiques techniques
• Pression de service jusqu'au DN200 : 16 bars
• Pression de service au-delà du DN200 : 10 bars
• Plage de température de service : -10 à +180 °C
• Norme d'écartement : EN558 série 97
• Diamètre nominal minimum : 40 mm
• Diamètre nominal maximum : 600 mm
• Raccordement jusqu'au DN150 : PN10/16
• Raccordement du DN200 au DN600 : PN16
• Montage possible entre-brides CLASS150 : PN20
• Coût du certificat 3.1 : 10 € par diamètre nominal
• Pression nominale de référence PS petite section : 16 bars
• Pression nominale de référence PS grande section : 10 bars
• Nombre de versions de diamètre inox 365 : 18
• Année de référence de la notice : 2024
