Présentation

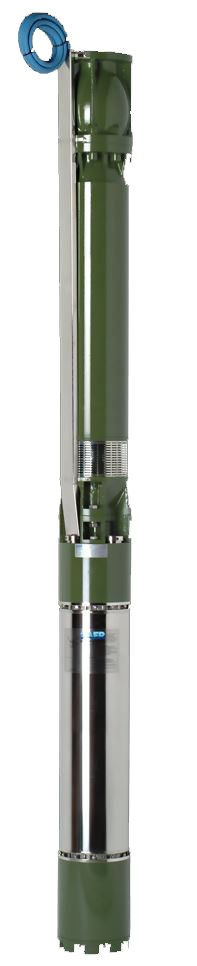

• La pompe immergée Saer NR-201 X-A-B-C est conçue pour le relevage, la surpression et la distribution d'eau propre dans les installations civiles et industrielles
• Elle s'installe dans des puits profonds de diamètre minimal 204 mm ainsi que dans des réservoirs ou des bassins naturels
• Ce modèle associe un groupe électropompe complet avec moteur submersible 6 pouces ou 8 pouces selon les normes NEMA
• Sa conception hydraulique radiale assure de très grandes hauteurs manométriques pour des débits élevés
• Le système intègre une valve de retenue et des composants anti-usure garantissant une longue durée de vie en service continu
Applications
• Relevage et distribution d'eau depuis des puits de diamètre minimal 204 mm
• Surpression d'eau dans des installations de bâtiments collectifs et industriels
• Alimentation d'autoclaves, de citernes et de réservoirs de stockage
• Alimentation de réseaux d'irrigation agricole et d'arrosage de parcs
• Circulation d'eau dans des installations de lavage et de process non agressifs
Avantages
• Très large plage de fonctionnement avec débits jusqu'à 120 m3/h et hauteurs jusqu'à 782 m selon les versions
• Utilisation de matériaux résistants à l'usure tels que l'acier inoxydable AISI431 et la fonte EN-GJL-250
• Bague de contre-butée et bagues de guidage en caoutchouc anti-usure pour une fiabilité accrue
• Version standard avec sortie filetée 3 pouces G et clapet de retenue intégré
• Possibilité de versions spéciales entièrement en acier inoxydable pour environnements plus corrosifs
Conception
• Groupe électropompe NR201 complet avec moteur submersible ou partie hydraulique RP201 accouplable sur moteurs 6 pouces ou 8 pouces selon NEMA MG1-18.401-18.424
• Turbines radiales en laiton ou en acier inoxydable selon la série, montées sur arbre en acier inoxydable AISI431 à profil rainuré
• Diffuseurs en fonte EN-GJL-250 ou en acier inoxydable avec bagues d'usure sur les versions XS et XVS
• Orifice de refoulement en fonte ENGJS-500/7 avec valve de retenue intégrée et sortie filetée 3 pouces G
• Manteau extérieur en acier au carbone FeG450 revêtu ou en acier inoxydable pour les séries XNR et XVNR
Caractéristiques techniques
• Diamètre minimal du puits : 204 mm
• Passage maximal de corps solides : 5 mm
• Température maximale du liquide pompé : 30°C
• Pression maximale de service : 85 bar
• Profondeur maximale d'immersion : 300 m
• Débit max version NR201 X : 36 m3/h
• Hauteur manométrique max version NR201 X : 782 m
• Débit max version NR201 A : 45 m3/h
• Hauteur manométrique max version NR201 A : 624 m
• Débit max version NR201 B : 90 m3/h
• Hauteur manométrique max version NR201 B : 510 m
• Débit max version NR201 C : 120 m3/h
• Hauteur manométrique max version NR201 C : 435 m
• Vitesse de rotation nominale : 2900 1/min
• Tension d'alimentation triphasée : 400 V
