Présentation

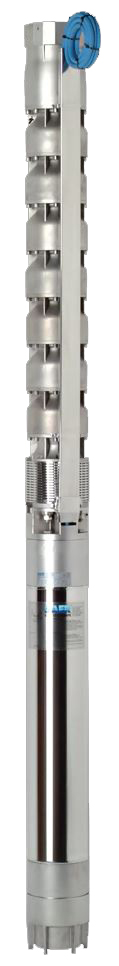

• La pompe immergée Saer S-181 A-B-C-D est conçue pour le relevage, la surpression et la distribution d'eau claire dans des installations civiles et industrielles
• Elle associe un groupe électropompe complet S181 ou une partie hydraulique SP181 à accoupler à des moteurs submersibles 6 pouces ou 8 pouces selon les normes NEMA
• Ce modèle utilise des turbines semi-axiales offrant des débits élevés pour des hauteurs manométriques importantes
• Sa conception robuste en fonte ou acier, avec bagues de guidage et d'usure en matériaux anti-abrasion, garantit une grande résistance à l'usure
• Le système intègre un orifice de refoulement équipé d'un clapet de retenue et permet une installation verticale standard, avec versions spéciales pour installation horizontale
Applications
• Relevage et surpression d'eau claire dans des installations civiles
• Distribution d'eau dans des installations industrielles avec alimentation d'autoclaves et de citernes
• Alimentation de systèmes de lavage haute pression pour process industriels
• Irrigation agricole à partir de puits forés, de bassins ou de réservoirs
• Pompage d'eau depuis des puits de diamètre minimum 210 mm et des bassins naturels profonds
Avantages
• Débit élevé jusqu'à 228 m3/h permettant l'alimentation de réseaux importants
• Hauteur manométrique totale élevée jusqu'à 351 m adaptée aux forages profonds
• Grande profondeur d'immersion admissible jusqu'à 300 m pour installations en puits profonds
• Construction modulaire S181 ou SP181 permettant le choix entre groupe complet et partie hydraulique seule
• Large choix de matériaux, avec versions en inox ou bronze marin, pour une excellente résistance à la corrosion
Conception
• Turbines semi-axiales montées en plusieurs étages pour combiner haut débit et forte pression
• Orifice de refoulement fileté 5 pouces ou 6 pouces G avec clapet de retenue intégré
• Bague de contre-butée en résine anti-usure et bagues de guidage en caoutchouc anti-abrasion avec chemise métallique
• Arbre en acier inoxydable AISI 431 à profil rainuré pour un accouplement fiable au moteur submersible
• Versions spéciales XS et XVS entièrement en acier inoxydable et série SB en bronze marin jusqu'à 25 bar de pression
Caractéristiques techniques
• Diamètre hydraulique nominal : 8 pouces
• Débit max : 228 m3/h
• Hauteur manométrique totale max : 351 m
• Passage de corps solides max : 3 mm
• Température du liquide pompé min : 0 °C
• Température du liquide pompé max : 30 °C
• Pression maximale de service : 36 bar
• Profondeur maximale d'immersion : 300 m
• Vitesse de rotation nominale : 2900 1/min
• Puissance moteur installée : de 5,5 kW à 92 kW selon version
• Tension d'alimentation standard : 400 V triphasé
• Diamètre de refoulement fileté : 5 pouces G ou 6 pouces G selon version
• Diamètre hors tout max de la pompe : 202 mm
• Hauteur de pompe S-181A/1 : 1162 mm
• Poids du groupe S-181A/1 : 80,5 kg
