Présentation

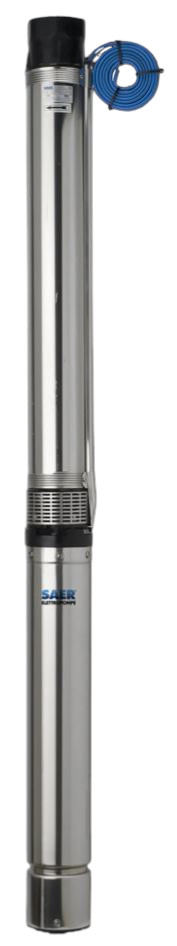

• La pompe Saer NR-152 est conçue pour le pompage d'eau claire dans les forages de diamètre 6 pouces
• Elle est associée à un moteur immergé à bain d'huile fonctionnant à 2900 tours par minute pour assurer un service continu
• Sa conception multicellulaire permet d'atteindre des hauteurs manométriques élevées avec une large plage de débits
• Les différents jeux de roues hydrauliques A, B, C, D et E offrent un ajustement précis des performances hydrauliques selon les besoins de l'installation
• Le système peut être fourni en version standard verticale ou en exécution spéciale pour un fonctionnement horizontal
Applications
• Alimentation en eau des forages profonds pour l'irrigation agricole
• Surpression et distribution d'eau potable dans les réseaux collectifs et municipaux
• Pompage d'eau pour installations industrielles et processus nécessitant une pression élevée
• Remplissage de réservoirs et surélévation d'eau dans les bâtiments tertiaires
• Alimentation en eau de systèmes de lutte contre l'incendie à partir de puits profonds
Avantages
• Matériaux hydrauliques robustes avec arbre et composants en acier inoxydable pour une excellente résistance à la corrosion
• Large gamme de versions A, B, C, D et E couvrant de nombreuses combinaisons de débits et de hauteurs manométriques
• Possibilité d'installation verticale ou horizontale pour une adaptation optimale à la configuration du forage
• Hauteur manométrique élevée pouvant dépasser 400 m selon la version et le nombre d'étages
• Hydraulique optimisée avec courbes certifiées selon la norme UNI EN ISO 9906 pour une performance garantie
Conception
• Hydraulique multicellulaire avec nombre d'étages variant de 2 à 30 selon les versions et les configurations
• Arbre de pompe en acier inoxydable AISI 431 conforme à la désignation 1.4057 pour une haute résistance mécanique
• Corps de pompe, tube et chemise extérieure en acier inoxydable AISI 304 correspondant à la désignation 1.4301
• Supports d'aspiration et orifices de refoulement en fonte EN-GJL-250 ou en acier G20Mn5 lorsque le nombre d'étages dépasse 25
• Roue hydraulique et diffuseur en matériaux thermoplastiques ou en laiton embouti selon la version, avec possibilité de déclasser le débit et la hauteur de 5 % en cas de roues en laiton
Caractéristiques techniques
• Diamètre de forage compatible : 6 pouces
• Plage de puissance moteur : 2,2 à 37 kW
• Vitesse de rotation : 2900 tours par minute
• Débit max hydraulique : 1067 l/min
• Débit max hydraulique : 64 m3/h
• Hauteur manométrique max version NR-152 A/30 : 480 m
• Hauteur manométrique max version NR-152 B/30 : 540 m
• Hauteur manométrique max version NR-152 C/26 : 410 m
• Hauteur manométrique max version NR-152 D/23 : 363 m
• Hauteur manométrique max version NR-152 E/20 : 366 m
• Nombre d'étages disponible : 2 à 30 étages
• Niveau minimum de submersion à la grille d'aspiration : 1 à 1,5 m
• Courbes de performance basées sur viscosité 1 mm2/s
• Densité de fluide de référence : 1000 kg/m3
• Diamètre extérieur max de la pompe : 150 mm
