Présentation

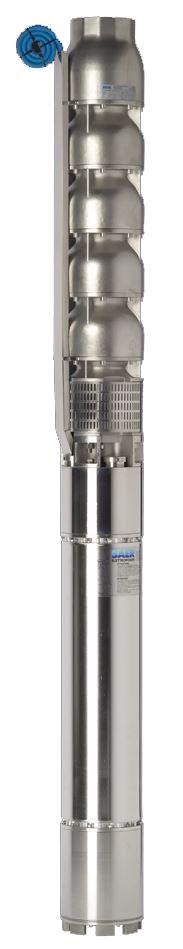

• La pompe immergée Saer S-151 S-152 est conçue pour le relevage, la surpression et la distribution d'eau propre dans des installations civiles et industrielles
• Elle est équipée de turbines semi-axiales multicellulaires offrant des hauteurs manométriques élevées pour des débits importants
• Ce modèle s'accouple à des moteurs immergés de 4 pouces ou 6 pouces selon les normes NEMA pour une intégration aisée dans les forages profonds
• Sa conception intègre un clapet de retenue en sortie et une bague de contre-butée en résine anti-usure pour protéger la pompe lors des démarrages et arrêts
• Le système hydraulique est réalisé en fonte, acier ou inox selon les versions, avec des bagues de guidage et d'usure en caoutchouc garantissant une grande résistance à l'abrasion
Applications
• Relevage et surpression d'eau claire dans les installations de distribution en bâtiments collectifs et tertiaires
• Alimentation d'autoclaves, de cuves de pression et de citernes pour réseaux d'eau potable ou de process
• Alimentation d'installations de lavage industrielles et de systèmes d'irrigation agricole
• Pompage dans des puits forés à partir d'un diamètre intérieur de 158 mm pour captage d'eau souterraine
• Prélèvement d'eau dans des réservoirs et bassins naturels pour utilisation industrielle ou agricole
Avantages
• Rendements hydrauliques élevés grâce aux turbines semi-axiales optimisées pour un fonctionnement à 2900 tours par minute
• Large plage de débits de 36 m3/h à 90 m3/h selon les versions, permettant d'adapter précisément la pompe aux besoins de l'installation
• Hauteurs manométriques maximales élevées jusqu'à 390 m, adaptées aux forages profonds et aux réseaux de surpression exigeants
• Construction robuste avec composants en fonte, acier ou inox et bagues anti-usure, assurant une longue durée de vie en service continu
• Possibilité de versions spéciales entièrement en acier inoxydable ou en bronze marin, ainsi que de montage vertical ou horizontal selon les contraintes d'installation
Conception
• Groupe électropompe complet S151 avec moteur immergé ou partie hydraulique SP151 à accoupler à des moteurs de 4 pouces ou 6 pouces norme NEMA
• Turbines semi-axiales et diffuseurs en fonte EN-GJL-250 ou acier FeG450, avec versions en laiton ou inox pour certaines exécutions K et X
• Arbre en acier inoxydable AISI431 à profil cannelé assurant la transmission de couple et la résistance mécanique en profondeur
• Orifice de refoulement fileté 3 pouces G en standard avec clapet de retenue intégré et possibilité d'exécution à bride sur demande
• Bagues de guidage et bagues d'usure en caoutchouc anti-usure montées dans des chemises métalliques pour limiter les jeux hydrauliques et l'usure
Caractéristiques techniques
• Diamètre minimum de puits : 158 mm
• Passage de corps solides : 2 mm
• Température minimum du liquide pompé : 0 °C
• Température maximum du liquide pompé version CL95 : 35 °C
• Température maximum du liquide pompé version MS152 : 30 °C
• Pression maximum de service : 45 bar
• Profondeur maximum d'immersion : 300 m
• Débit max S151 K : 36 m3/h
• Hauteur manométrique max S151 K : 275,5 m
• Débit max S152 X : 39 m3/h
• Hauteur manométrique max S152 X : 390 m
• Débit max S151 C : 90 m3/h
• Hauteur manométrique max S151 C : 231 m
• Vitesse de rotation nominale : 2900 1/min
