Présentation

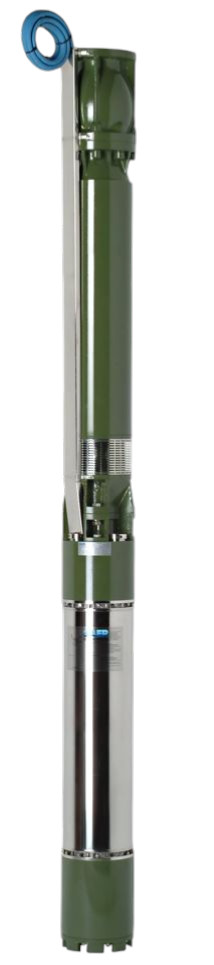

• La pompe immergée Saer NR-250 A-B-C est conçue pour le relevage, la surpression et la distribution d'eau claire dans des installations civiles et industrielles
• Elle est destinée à être installée dans des puits de diamètre minimum 274 mm, ainsi que dans des réservoirs ou des bassins naturels
• Ce modèle est fourni en groupe électropompe complet ou en partie hydraulique à accoupler à des moteurs immergés 8 pouces ou 10 pouces selon la norme NEMA
• Sa conception à turbines radiales et clapet de retenue intégré permet d'atteindre de très grandes hauteurs manométriques en fonctionnement continu
• Le système présente une construction robuste en fonte et acier revêtu, associée à des composants en laiton et inox pour garantir une excellente résistance à l'usure
Applications
• Relevage d'eau dans des installations de surpression pour bâtiments collectifs et tertiaires
• Alimentation d'autoclaves et de citernes sous pression en milieu industriel
• Alimentation d'installations de lavage à haute pression dans l'industrie et l'agroalimentaire
• Irrigation agricole sous pression à partir de puits profonds, bassins ou réservoirs
• Distribution d'eau à partir de puits forés de diamètre minimum 274 mm
Avantages
• Très larges plages de fonctionnement avec des débits jusqu'à 210 m3/h et des hauteurs manométriques jusqu'à 955 m
• Résistance élevée à l'usure grâce aux turbines en laiton, aux diffuseurs en fonte et aux bagues de guidage en caoutchouc anti-usure
• Sécurité de fonctionnement assurée par la présence d'une valve de retenue intégrée sur la bouche de refoulement
• Souplesse d'installation avec montage vertical de série et versions disponibles pour fonctionnement horizontal
• Compatibilité avec moteurs immergés normalisés 8 pouces et 10 pouces pour une grande modularité de puissance
Conception
• Hydraulique à turbines radiales couplées à des diffuseurs en fonte EN-GJL-250
• Arbre à profil cannelé en acier inoxydable AISI431 pour une transmission de couple élevée
• Orifice de refoulement et support d'aspiration en fonte nodulaire ENGJS-500/7 à sortie bridée
• Manteau extérieur en acier au carbone FeG450 avec revêtement de protection anticorrosion
• Bague de contre-butée et bagues de guidage en résine et caoutchouc anti-usure avec chemise métallique
Caractéristiques techniques
• Diamètre minimum de puits : 274 mm
• Passage de corps solides : 3 mm
• Température max du liquide pompé : 30°C
• Pression max de service : 95 bar
• Profondeur max d'immersion : 300 m
• Vitesse de rotation nominale : 2900 1/min
• Débit max version NR250 A : 100 m3/h
• Hauteur manométrique max version NR250 A : 955 m
• Débit max version NR250 B : 160 m3/h
• Hauteur manométrique max version NR250 B : 593 m
• Débit max version NR250 C : 210 m3/h
• Hauteur manométrique max version NR250 C : 451 m
• Puissance moteur installable : de 30 kW à 185 kW
• Tension d'alimentation triphasée : 400 V
• Diamètre extérieur max de la pompe : 264 mm
