Présentation

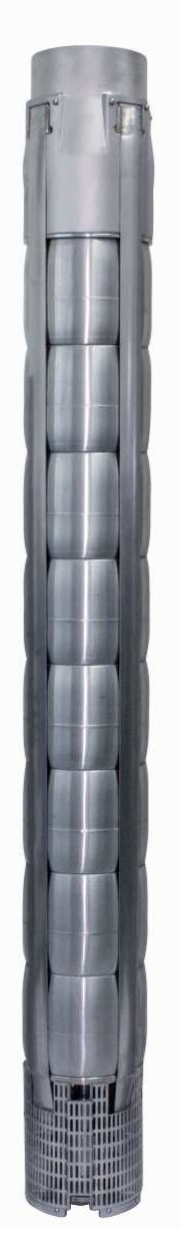

• La pompe de forage Mr Pompes 10'' WPS 120 est conçue pour le pompage d'eau claire dans les forages de 10 pouces pour des usages domestiques, agricoles et industriels
• Équipée d'un corps hydraulique et de roues en acier inoxydable 304, cette gamme pompe assure une excellente résistance à la corrosion et une longue durée de vie
• Ce modèle multicellulaire offre une hauteur manométrique totale élevée et un fonctionnement fiable en service continu ou intermittent
• Sa conception tout inox permet une utilisation en adduction d'eau potable, en irrigation ou en rabattement de nappe, y compris en montage horizontal avec chemise de refroidissement
• Le système est étudié pour se coupler à des moteurs immergés normalisés NEMA, à bain d'eau ou à bain d'huile, avec une réserve de puissance moteur d'au moins 10%
Applications
• Adduction d'eau potable pour installations domestiques, collectives ou industrielles
• Arrosage et irrigation de cultures, jardins et espaces verts
• Surpression pour réseaux, systèmes anti-incendie, fontaines et rabattement de nappe, avec possibilité de montage horizontal
• Exploitation d'applications industrielles telles que mines, géothermie et process nécessitant un pompage profond
• Alimentation de pompe à chaleur sur sondes géothermiques verticales ou captages profonds
Avantages
• Conception tout inox 304 avec option inox 316 pour une résistance accrue à la corrosion et aux eaux agressives
• Hauteur manométrique totale élevée jusqu'à 496 m pour le pompage en grande profondeur
• Débit max jusqu'à 160,0 m3/h à 50 Hz, adapté aux installations de forte capacité
• Clapet anti-retour intégré dans la tête de pompe pour limiter les coups de bélier hydrauliques et protéger la colonne d'eau
• Bagues d'usure surdimensionnées à chaque étage pour une meilleure tenue au sable et une durée de vie prolongée
• Fonctionnement possible en position verticale en service continu ou horizontal avec chemise de refroidissement pour une grande flexibilité d'installation
Conception
• Hydraulique multicellulaire avec corps, roues, diffuseurs et lanterne moteur en acier inoxydable AISI 304 ou AISI 316 selon version
• Tête de pompe inox avec clapet anti-retour intégré et siège de clapet en acier inoxydable AISI 316 avec joints en NBR ou PTFE selon exécution
• Arbre et accouplement en acier inoxydable, protégés par des bagues d'usure et tirants inox pour garantir l'alignement et la robustesse mécanique
• Crépine d'aspiration et protège-câble en acier inoxydable pour une protection optimale de l'hydraulique et du câble moteur
• Accouplement moteur conforme à la norme NEMA 10 pouces, compatible avec moteurs immergés Franklin Electric à bain d'eau ou à bain d'huile
• Palier supérieur et paliers intermédiaires en NBR ou PTFE suivant version, optimisant le guidage de l'arbre et la résistance à l'abrasion du sable
Caractéristiques techniques
• Type de pompe : pompe de forage immergée 10 pouces tout inox multicellulaire
• Domaine d'application : industrielle, adduction d'eau potable, irrigation, système incendie, fontaine, rabattement de nappe, géothermie
• Température max de l'eau : +25°C (au-delà, nous consulter)
• Indice de rendement minimum MEI : supérieur ou égal à 0,4
• Matériau principal des corps, roues et diffuseurs : acier inoxydable AISI 304 (AISI 316 en option versions N ou NE)
• Teneur en sable admissible : 150 g/m3
• Diamètre extérieur max avec protège-câble : 247 mm
• Diamètre de sortie hydraulique : 6 pouces
• Plage de puissance hydraulique selon versions : de 7,5 kW à 185,0 kW
• Alimentation électrique standard : triphasé 380-400 V 50 Hz
• Types de moteurs associés : moteurs immergés 6 pouces jusqu'à 30 kW, 8 pouces de 37 kW à 83 kW, 10 pouces de 93 kW à 185 kW
• Mode de fonctionnement : service continu en position verticale ou horizontal avec chemise de refroidissement
• Norme de tolérance des courbes : ISO 9906:2012 Grade 3B
• Hauteur manométrique totale max : 496 m
• Débit max : 160,0 m3/h à 50 Hz
