Présentation

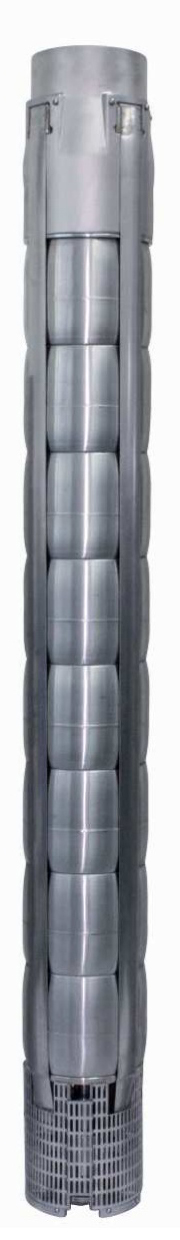

• La pompe de forage Mr Pompes 10''WPS 155 est conçue pour le pompage d'eau claire dans les forages de grand diamètre en usage domestique, agricole ou industriel
• Équipée d'une hydraulique multicellulaire en inox, elle pompe assure des hauteurs manométriques importantes tout en conservant un rendement élevé
• Ce modèle accepte un fonctionnement continu ou intermittent, avec pilotage possible par réservoir sous pression ou automatisme de niveau
• Sa conception tout inox 304, avec option inox 316, garantit une excellente résistance à la corrosion et à l'usure en présence de sable
• Le système est adapté aussi bien au montage vertical qu'au montage horizontal avec chemise de refroidissement pour les installations spécifiques
Applications
• Adduction d'eau potable à partir de forages profonds pour bâtiments et collectivités
• Arrosage et irrigation d'exploitations agricoles, parcs, jardins et espaces verts
• Surpression et alimentation de systèmes anti-incendie, de fontaines et de bassins décoratifs
• Rabattement de nappe phréatique sur chantiers, mines et travaux publics
• Alimentation de systèmes de géothermie et de pompes à chaleur sur sondes ou puits
Avantages
• Rendement hydraulique optimisé permettant une réduction de la consommation énergétique sur l'ensemble de la plage de fonctionnement
• Construction tout inox 304 avec possibilité d'exécution en inox 316 pour une meilleure tenue en milieu agressif ou corrosif
• Clapet anti-retour intégré protégeant les roues et les diffuseurs contre les coups de bélier et le poids de la colonne d'eau
• Fonctionnement possible en position verticale continue ou en position horizontale avec chemise de refroidissement pour une grande souplesse d'installation
• Réserve de puissance moteur d'au moins 10 % offrant une sécurité de fonctionnement accrue en conditions difficiles
Conception
• Corps de pompe, roues, diffuseurs et crépine en acier inoxydable AISI 304, avec versions N et NE en inox AISI 316
• Hydraulique multicellulaire avec bagues d'usure surdimensionnées à chaque étage pour une meilleure résistance au sable
• Clapet anti-retour intégré dans la tête de pompe avec siège en inox et élastomère NBR ou PTFE selon la version
• Arbre de pompe en inox AISI 431 ou inox AISI 316 suivant l'exécution, accouplement conforme à la norme 10 pouces NEMA
• Palier supérieur et paliers intermédiaires en NBR ou PTFE assurant un guidage fiable de l'arbre en fonctionnement continu
• Protège-câble inox limitant l'usure du câble moteur et permettant l'installation dans des forages de diamètre réduit
Caractéristiques techniques
• Type hydraulique : pompe de forage multicellulaire verticale tout inox
• Diamètre nominal du forage : 10 pouces
• Débit max : 200,0 m3/h à 50 Hz
• Hauteur manométrique totale max : 480 m
• Température max de l'eau pompée : 25°C
• Teneur en sable admissible : 150 g/m3
• Diamètre extérieur max avec protège-câble : 247 mm
• Diamètre de sortie hydraulique : 6 pouces
• Indice de rendement minimal hydraulique MEI : supérieur ou égal à 0,4
• Accouplement moteur : norme 10 pouces NEMA
• Plage de puissance moteur : de 9,3 kW à 185 kW selon version
• Alimentation électrique standard : triphasé 380-400 V 50 Hz
• Type de moteur : moteur submersible Franklin Electric à bain d'eau ou bain d'huile
• Fonctionnement : continu en position verticale, horizontal possible avec chemise de refroidissement
• Versions disponibles : inox 304 standard, versions N et NE en inox 316 pour environnements corrosifs
