Présentation

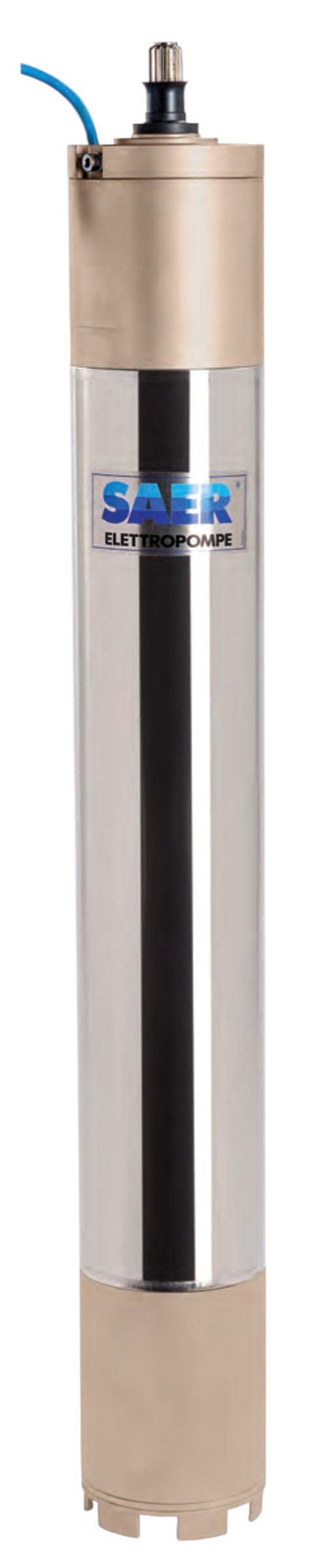

• Le moteur submersible Saer MS152 est conçu pour l'entraînement de pompes immergées radiales ou semi-axiales en puits de 6 pouces et plus
• Il fonctionne entièrement à bain d'eau avec un liquide de remplissage composé d'eau propre et de glycol monopropylique pour assurer le refroidissement interne
• Sa conception rebobinable avec bobinage en PVC ou en PE permet une maintenance facilitée et une longue durée de vie en service continu
• La structure en acier inoxydable et les paliers axiaux de type Kingsbury garantissent une excellente résistance mécanique et une forte tenue aux charges axiales
• Le double système d'étanchéité avec garniture mécanique bidirectionnelle et bague anti-sable protège efficacement l'arbre et augmente la fiabilité du moteur
Applications
• Entraînement de pompes immergées radiales ou semi-axiales dans des puits de diamètre égal ou supérieur à 6 pouces
• Groupes de surpression et systèmes de pressurisation pour réseaux d'eau potable ou d'irrigation
• Installation dans des bassins, réservoirs ou forages profonds jusqu'à 200 m de submersion
Avantages
• Aucun besoin de système auxiliaire de refroidissement en conditions normales de fonctionnement, ce qui simplifie l'installation
• Construction en acier inoxydable avec indice de protection IP68 assurant une excellente tenue à la corrosion et à l'immersion prolongée
• Version spéciale disponible pour utilisation avec variateur de fréquence jusqu'à 500 V, permettant une régulation fine de la vitesse
• Tous les moteurs sont essayés à 100 % en usine, avec possibilité de certificat d'essai pour garantir les performances
• Possibilité de versions spéciales en acier inoxydable AISI 316, bronze marin ou Duplex pour eaux agressives
Conception
• Moteur submersible rebobinable à bain d'eau avec bobinage en PVC ou PE
• Arbre entièrement en acier inoxydable AISI 431 avec extrémité cannelée conforme aux normes NEMA 6 pouces
• Camisa extérieure en acier inoxydable AISI 304 et paliers axiaux bidirectionnels de type Kingsbury
• Roulements radiaux lubrifiés à l'eau et soupape de sécurité avec membrane de compensation des pressions interne et externe
• Double étanchéité d'arbre avec garniture mécanique en carbure de silicium et oxyde d'alumine complétée par une bague anti-sable à joint laminaire
Caractéristiques techniques
• Plage de puissance : 1,5 à 37 kW
• Tension nominale standard : 400 V à 50 Hz
• Tension nominale standard : 460 V à 60 Hz
• Fréquence de fonctionnement : 50 Hz ou 60 Hz
• Nombre de démarrages maximum par heure de 1,5 à 22 kW : 20 démarrages/heure
• Nombre de démarrages maximum par heure de 26 à 30 kW : 15 démarrages/heure
• Nombre de démarrages maximum par heure de 37 à 45 kW : 10 démarrages/heure
• Profondeur de submersion maximale : 200 m
• Charge axiale maximale jusqu'à 13 kW : 10 kN
• Charge axiale maximale de 15 à 37 kW : 17,7 kN
• Tension de fonctionnement maximale sur demande : 700 V
• Indice de protection : IP68
• Classe d'isolation bobinage PVC : 70 °C
• Classe d'isolation bobinage PE+PA : 95 °C
• Variation de tension admissible : +10 % à -10 %
