Présentation

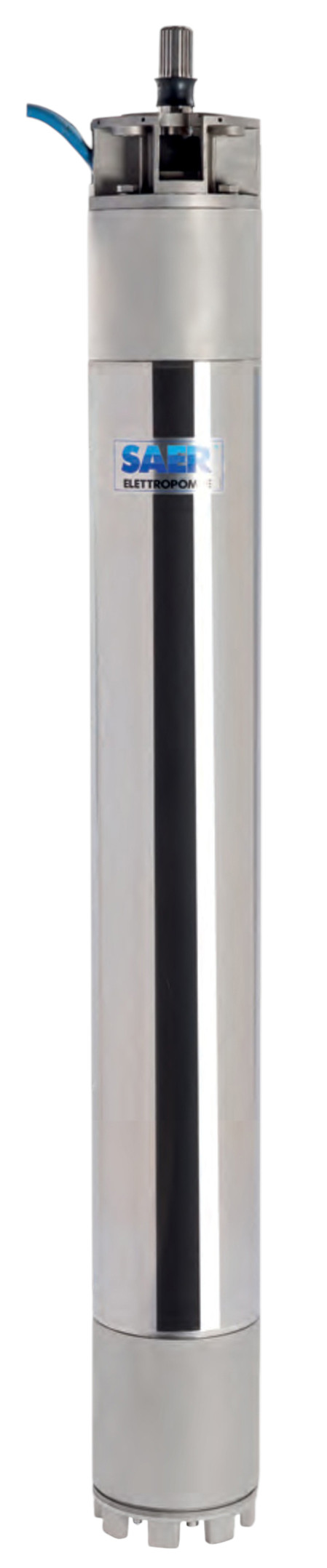

• Le moteur immergé Saer MS201 est conçu pour l'entraînement de pompes submersibles radiales ou semi-axiales en puits de 8 pouces et plus
• Il fonctionne à bain d'eau avec un enroulement rebobinable en PVC ou polyéthylène pour une grande fiabilité en service continu
• Ce modèle est adapté aux installations de surpression et aux bassins nécessitant des puissances de 13 kW à 110 kW
• Sa conception conforme aux normes NEMA 8 pouces et IEC EN 60034-1 garantit une parfaite compatibilité et une sécurité de fonctionnement élevée
• Le système d'étanchéité mécanique bidirectionnelle et les paliers lubrifiés à l'eau assurent une longue durée de vie même en conditions exigeantes
Applications
• Entraînement de pompes immergées radiales dans des puits forés de diamètre 8 pouces ou supérieur
• Alimentation de surpresseurs pour réseaux d'eau potable et installations de pressurisation
• Pompage dans bassins, réservoirs profonds et systèmes de relève en eau propre
• Utilisation en fonctionnement vertical ou horizontal pour équipements de pompage industriels
• Applications avec variateur de vitesse pour installations à débit variable jusqu'à 500 V
Avantages
• Large plage de puissance de 13 kW à 110 kW pour couvrir de nombreuses applications de pompage
• Excellente efficacité énergétique avec un rendement pouvant atteindre 88,0 % à 50 Hz
• Profondeur d'immersion maximale de 200 m autorisant l'installation dans des forages profonds
• Double système de garniture mécanique en carbure de silicium et bague anti-sable pour une protection renforcée
• Construction en acier inoxydable AISI 304 ou variantes AISI 316, bronze marin ou Duplex pour une haute résistance à la corrosion
Conception
• Moteur submersible à bain d'eau avec liquide de remplissage en eau propre et glycol monopropylenique
• Enveloppe extérieure en acier inoxydable AISI 304 avec tube statorique en diamètre 8 pouces
• Paliers axiaux bidirectionnels type Kingsbury et paliers radiaux lubrifiés à l'eau pour supporter jusqu'à 45 kN de charge axiale
• Bride et extrémité d'arbre conformes aux normes NEMA 8 pouces avec arbre cannelé 23 dents selon ANSI B.92.1
• Classe d'isolation V19 avec conducteurs PVC jusqu'à 70 °C et PE+PA jusqu'à 95 °C
Caractéristiques techniques
• Plage de puissance : 13-110 kW
• Fréquences de fonctionnement : 50 Hz et 60 Hz
• Tension standard à 50 Hz : 400 V
• Tension standard à 60 Hz : 460 V
• Tension maximale de fonctionnement : 700 V
• Vitesse de rotation à 50 Hz : 2880-2905 tr/min
• Vitesse de rotation à 60 Hz : 3480-3510 tr/min
• Rendement max à 50 Hz : 88,0 %
• Rendement max à 60 Hz : 88,0 %
• Facteur de service à 50 Hz : 1
• Facteur de service à 60 Hz : 1,15
• Profondeur d'immersion maximale : 200 m
• Charge axiale maximale : 22,5-45 kN
• Indice de protection : IP 68
• Longueur moteur selon version : 695-1585 mm
• Poids moteur selon version : 97-273 kg
• Nombre maximal de démarrages par heure : 15-20
• Section de câble alimentation : 10-50 mm2
• Longueur de câble fournie : 4 m
