Présentation

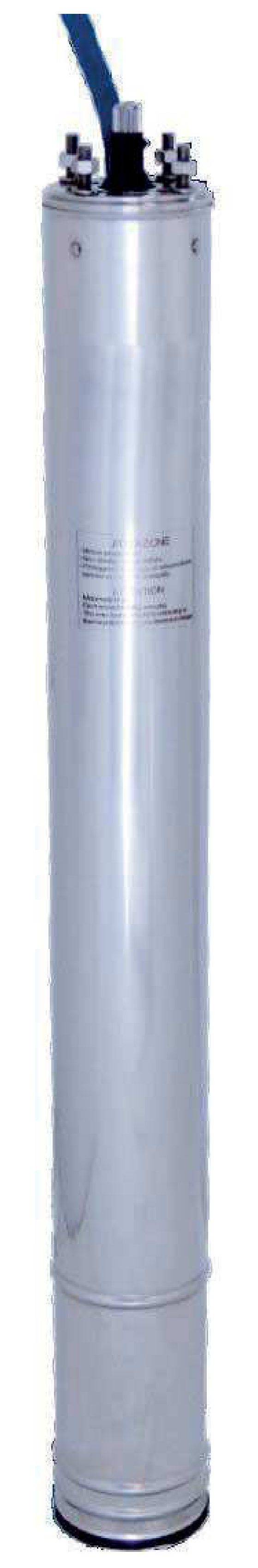

• Le moteur électrique submersible Arven OP est conçu pour l'entraînement de pompes immergées 4 pouces dans les installations d'eau claire et d'eau légèrement chargée
• Ce modèle assure une motorisation fiable pour les forages profonds et les réservoirs sous pression avec fortes contraintes de charge axiale
• Sa conception submersible avec protection IP 68 et classe d'isolation F garantit un fonctionnement continu en environnement immergé
• Le système d'accouplement normalisé selon les règles NEMA 4 pouces facilite l'intégration sur une large gamme de corps de pompe
• La construction en inox AISI 304 ou AISI 316 offre une excellente résistance à la corrosion pour les installations d'eau potable et industrielles
Applications
• Entraînement de pompes immergées pour alimentation en eau de bâtiments résidentiels et tertiaires
• Motorisation de pompes de forage pour captage d'eau dans les puits profonds jusqu'à grande profondeur d'immersion
• Surpression et alimentation de réservoirs sous pression dans les installations collectives
• Stations d'adduction d'eau pour exploitations agricoles et systèmes d'irrigation enterrés
• Applications industrielles nécessitant des moteurs submersibles compacts pour pompes 4 pouces normalisées
Avantages
• Compatibilité avec brides d'accouplement NEMA 4 pouces pour un montage aisé sur de nombreuses pompes immergées
• Large plage de puissances disponibles en version monophasée et triphasée pour adapter précisément la motorisation aux besoins hydrauliques
• Résistance élevée à la corrosion grâce aux enveloppes et composants en inox AISI 304 ou AISI 316
• Capacité à supporter des charges axiales importantes jusqu'à 4500 N pour une longue durée de vie en service intensif
• Installation possible en position verticale ou horizontale pour une grande souplesse d'intégration dans les forages et cuves
Conception
• Bride d'accouplement en laiton embouti, en fonte traitée anticorrosion ou en inox AISI 316 selon la version OP-B, OP-C ou OP-S
• Camicia extérieure réalisée en inox AISI 304 ou AISI 316 pour une protection mécanique et anticorrosion durable
• Tiges, rondelles et écrous de liaison pompe en inox AISI 304 ou AISI 316 pour une tenue mécanique renforcée
• Extrémité d'arbre moteur en inox Duplex pour une très grande résistance mécanique et à la corrosion sous contrainte
• Protection électrique IP 68 avec classe d'isolation F adaptée au fonctionnement continu en immersion
• Câble plat 4 conducteurs 4x1,5 mm2 section totale environ 15,5 x 5,5 mm pour un passage aisé dans les forages
• Longueurs de câble standard de 1,5 m, 2,5 m ou 3,0 m selon la puissance nominale du moteur
• Versions monophasées avec condensateur intégré dimensionné selon la puissance pour un couple de démarrage optimisé
Caractéristiques techniques
• Plage de puissance en version monophasée : 0,37 kW à 3,7 kW
• Plage de puissance en version triphasée : 0,37 kW à 7,5 kW
• Tension d'alimentation en monophasé : 230 V ± 10 pour 50 Hz ou 60 Hz
• Tension d'alimentation en triphasé : 230 V ou 400 V ± 10 pour 50 Hz ou 60 Hz
• Charge axiale admissible : 2500 n'à 4500 N selon la version
• Niveau de protection : IP 68
• Classe d'isolation : F
• Nombre maximum de démarrages par heure : 30
• Température ambiante maximum : 35°C
• Plage de pH de l'eau pompée : 6,5 à 8,0
• Vitesse minimale de refroidissement : 8 cm/s le long du moteur
• Profondeur maximum d'immersion : 350 m
• Type d'installation : verticale ou horizontale
• Vitesse de rotation nominale plage : environ 2810 tr/min à 2840 tr/min selon le modèle
• Rendement moteur : jusqu'à 80 pour les versions triphasées selon la puissance
