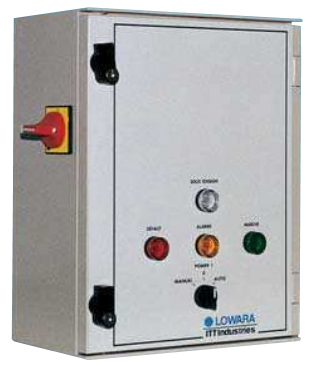

Coffret électrique pour pompe de relevage et forage
Lowara (Xylem) LF100 R et F

Présentation
• Coffret électromécanique pour une pompe d’intensité jusqu’à 63 Ampères. Certifié CE

Applications
• Gestion d’une pompe de forage LF 100 R et F commande par pressostat avec en option protection manque d’eau par bloc sondes (3 électrodes). Réglage possible de la sensibilité et d’une temporisation
• Gestion d’une pompe de relevage: commande par 2 régulateurs ou 1 flotteur à contre poids + 1 régulateur alarme très haut

Conception
• Coffret électrique pour pompe, en polyester IP 659 avec serrures

• Sur le côté du coffret :
- La commande rotative de l’interrupteur général ou sur porte intérieure (si option double porte):

• Sur la porte du coffret :
- 1 Voyant “Sous Tension”
- 1 Voyant “Marche”
- 1 Voyant “Défaut”
- 1 Voyant “Alarme”
- 1 Commutateur “MANU-0-AUTO”

• Sur chassis
- 1 Interrupteur général triphasé
- 1 Protection par fusible du transformateur
- 1 Transformateur 400/24V.
- 1 Disjoncteur moteur GV2-M
- 1 Contacteur moteur LC1-K ou LC1-D
- Ensemble livré avec schéma IGE, fils repérés

Caractéristiques techniques
• Tension : Mono ou Tri
• Intensité max : 64 Amp
