Présentation

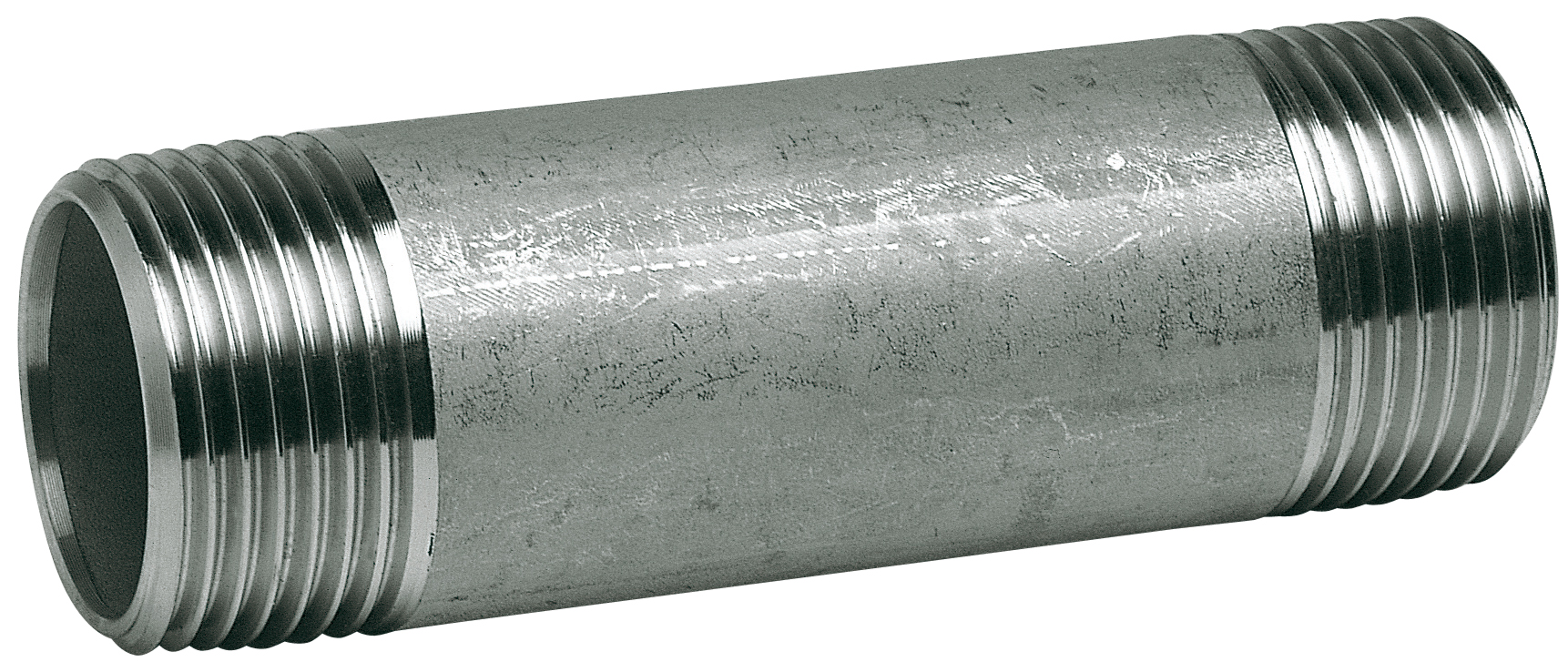

• Le raccord Sferaco 2038 Mamelon tube standard - Longueur 100 mm est conçu pour l'assemblage et la réparation de réseaux de tuyauteries industriels et tertiaires
• Équipé d'un corps en inox 316 conforme à la classe 150, il assure une excellente tenue mécanique et une grande résistance à la corrosion
• Ce modèle est adapté aux fluides courants compatibles du Groupe 2 grâce à sa conception robuste et à ses caractéristiques de pression et de température élevées
• Sa longueur de 100 mm facilite la reprise de tuyauteries existantes et les opérations de raccordement lors des interventions de maintenance
• Le système de raccordement taraudé cylindrique et fileté conique selon les normes ISO 228/1 et ISO 7/1 garantit une parfaite compatibilité avec de nombreux équipements
Applications
• Raccordement de tuyauteries inox pour circuits de fluides industriels du Groupe 2
• Opérations de réparation et de maintenance sur réseaux hydrauliques existants
• Montage de lignes de distribution de fluides en milieu tertiaire et bâtiment
• Adaptation et prolongation de sections de tubes sur installations neuves ou en rénovation
Avantages
• Résistance élevée à la corrosion grâce à l'utilisation d'inox 316 de qualité
• Plage de température large permettant un service de -25 °C à +180 °C
• Pression de service jusqu'à 20 bars pour une utilisation sur de nombreux réseaux sous pression
• Compatibilité avec les filetages normalisés cylindriques et coniques pour une intégration aisée
• Conditionnements adaptés aux besoins de chantier avec plusieurs diamètres nominaux disponibles
Conception
• Corps en inox 316 ou inox ASTM A351 CF8M suivant la figure de raccord
• Filetage taraudé cylindrique conforme à la norme ISO 228/1
• Filetage conique conforme à la norme ISO 7/1 pour une étanchéité renforcée
• Classe de pression 150 pour raccords inox selon les exigences industrielles
• Produit exclu du champ de la directive 2014/68/UE selon l'article 1, paragraphe 2b
Caractéristiques techniques
• Matière corps : inox 316 classe 150
• Groupe de fluides : Groupe 2
• Pression de service : 20 bars
• Température de service mini : -25 °C
• Température de service maxi : 180 °C
• Longueur mamelon 2038 : 100 mm
• Diamètre nominal mini : 6,35 mm
• Diamètre nominal maxi : 50,80 mm
• Conditionnement petits diamètres : 10 unités
• Conditionnement grands diamètres : 5 unités
• Code version 1/4 pouce : 2038002
• Code version 3/8 pouce : 2038003
• Code version 1/2 pouce : 2038004
• Code version 3/4 pouce : 2038005
• Code version 1 pouce : 2038006
