Présentation

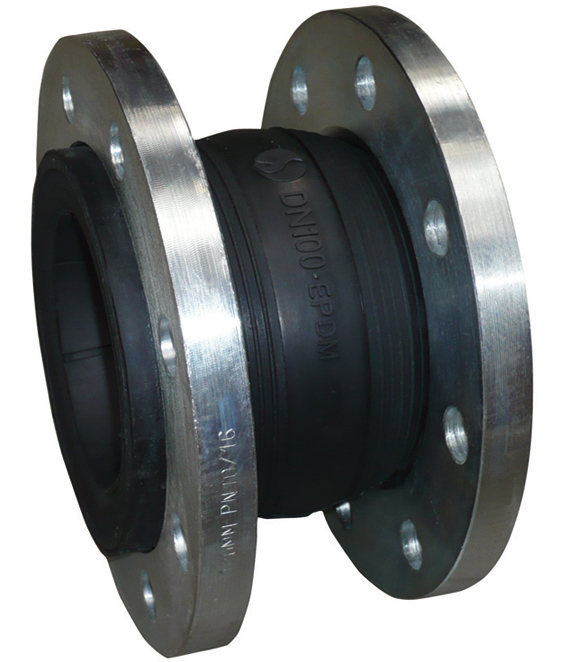

• Le manchon compensateur Sferaco 1505 EPDM PN10 LONGUEUR 130 est conçu pour l'absorption des vibrations, des bruits et des dilatations dans les réseaux hydrauliques
• Il est équipé de brides tournantes en acier électro-zingué ou en acier inoxydable 316 selon la version choisie
• Ce modèle utilise un simple soufflet en EPDM qui assure une bonne tenue à la température et aux contraintes mécaniques
• Sa conception en longueur 130 mm facilite l'intégration dans les réseaux existants de distribution de fluides
• Le système est adapté aux raccordements normalisés PN10 et PN16 conformément à la norme EN 1092-1
Applications
• Réseaux d'adduction et de distribution d'eau dans les installations industrielles
• Réseaux de chauffage et de génie climatique en bâtiments tertiaires
• Installations hydrauliques nécessitant l'absorption de vibrations et de dilatations
Avantages
• Réduction efficace des vibrations et des bruits transmis aux canalisations
• Montage simplifié grâce aux brides tournantes permettant un alignement aisé
• Soufflet EPDM offrant une bonne résistance aux variations de température
• Compatibilité avec des raccordements PN10 et PN16 pour une intégration polyvalente
Conception
• Brides tournantes en acier électro-zingué ou en acier inoxydable 316 selon la configuration
• Simple soufflet en EPDM armé par un renfort en toile nylon
• Câble de maintien en acier trempé intégré dans la structure
• Longueur constructrice standardisée de 130 mm sur tous les diamètres concernés
Caractéristiques techniques
• Pression de service max : 16 bars
• Pression nominale : 10 bars
• Plage de température de service : -10 °C à +100 °C
• Longueur constructrice : 130 mm
• Diamètre nominal min : 32 mm
• Diamètre nominal max : 300 mm
• Raccordement : brides PN10/16 selon EN 1092-1
• Version brides acier : codes 1505032 à 1505300
• Version brides inox : codes 1505033 à 1505301
• Nombre de versions EPDM PN10 longueur 130 : 11
• Pression de service constante jusqu'au DN300 : 16 bars
