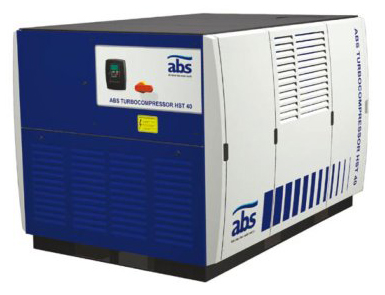

Turbo-compresseur centrifuge radial sans huile
Sulzer (Abs) HST 40

Présentation
• Le turbo-compresseur centrifuge radial Sulzer Abs HST 40 est conçu pour la production d'air comprimé totalement exempte d'huile dans les installations industrielles exigeantes. Équipé d'un variateur de vitesse intégré, il optimise en permanence la puissance consommée en fonction de la température ambiante et de la pression requise. Ce modèle intègre un moteur électrique à grande vitesse monté sur paliers magnétiques sans huile pour un fonctionnement fiable et sans usure mécanique. Sa conception sur skid avec isolation phonique intégrée facilite l'installation et limite les nuisances sonores

Applications
• Production d'air comprimé sans huile pour procédés industriels sensibles
• Alimentation en air des stations d'épuration et bassins d'aération
• Installations nécessitant une variation de débit d'air en fonction de la charge
• Sites industriels soumis à des contraintes acoustiques élevées
• Equipements nécessitant une qualité d'air conforme aux normes IEC 721-3-3

Avantages
• Fonctionnement totalement sans huile pour une qualité d'air irréprochable
• Régulation de vitesse intégrée pour une consommation d'énergie optimisée
• Paliers magnétiques sans friction pour une usure quasi nulle et une grande fiabilité
• Isolation phonique intégrée limitant fortement le niveau sonore en fonctionnement
• Système d'auto-contrôle permanent sécurisant l'exploitation du compresseur

Conception
• Moteur électrique haute fréquence à vitesse variable refroidi par air
• Turbine de compression d'air forgée en alliage d'aluminium puis usinée en commande numérique
• Paliers magnétiques radiaux et axiaux avec contrôle actif de la position du rotor
• Variateur de fréquence intégré avec filtre anti-harmonique pour limiter les interférences
• Montage sur skid avec panneau de contrôle local et soupape de décharge
• Roue de turbine à ailettes conçues en 3D optimisées selon la taille du compresseur

Caractéristiques techniques
• Type de machine : turbo-compresseur centrifuge radial sans huile
• Plage de débit d'air : 4100 à 16000 Nm3/h selon version
• Hausse de pression : 40 à 85 kPa selon configuration
• Plage de puissance d'entrée : 300 à 400 kW
• Niveau sonore maximum : 80 dB(A)
• Tension d'alimentation principale : 380 à 690 V
• Fréquence d'alimentation : 50 à 60 Hz
• Puissance auxiliaire : 1 kW
• Tension d'alimentation auxiliaire : 380 à 500 V
• Intensité maximale à 400 V : 470 à 620 A selon version
• Classe de protection standard : IP 33D
• Classe de protection avec refroidissement : IP 54
• Protection thermique : 2 sondes Pt100
• Système de contrôle des paliers magnétiques : MBC-12
• Conformité essais de performances : norme ISO 5389
