Compresseur d'air centrifuge exempt d'huile à grande vitesse

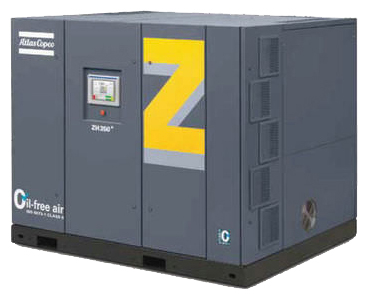

Atlas Copco ZH 350+

Présentation

• Le compresseur d'air centrifuge Atlas Copco ZH 350+ est conçu pour la production d'air comprimé propre et exempt d huile dans les environnements industriels les plus exigeants. Équipé d une compression à trois étages, de moteurs synchrones haute vitesse sur paliers magnétiques et d impulseurs en titane, il atteint un rendement énergétique exceptionnel. Ce modèle intègre un circuit de refroidissement interne en boucle fermée et des refroidisseurs à haute efficacité pour produit assurer des températures de fonctionnement stables. Sa conception compacte sans carter d engrenages limite les pertes mécaniques et réduit les besoins de maintenance. Le système de commande avancé permet une surveillance précise du fonctionnement pour optimiser la disponibilité de la centrale d'air comprimé

Applications

• Production industrielle nécessitant un air comprimé 100 % exempt d huile conformément à la norme ISO 8573-1 Classe 0
• Industrie électronique et microélectronique pour l alimentation en air sec et propre des procédés sensibles
• Procédés pharmaceutiques et biotechnologiques exigeant un air comprimé sans risque de contamination des produits
• Industrie automobile pour l alimentation des lignes de production et des équipements de mise en peinture
• Installations agroalimentaires, chimiques et pétrochimiques avec exigences élevées en matière de qualité d'air comprimé

Avantages

• Efficacité énergétique élevée grâce à la compression à trois étages et aux moteurs haute vitesse à aimant permanent
• Air comprimé 100 % exempt d huile, certifié ISO 8573-1 Classe 0 (2010), limitant tout risque de contamination
• Maintenance réduite par l absence de carter d engrenages, l utilisation de paliers magnétiques et l accès facilité aux composants
• Stabilité de fonctionnement assurée par un circuit de refroidissement interne en boucle fermée à température contrôlée
• Intégration aisée dans une centrale à air comprimé grâce aux fonctions avancées de régulation, de surveillance et de communication

Conception

• Compression à trois étages avec refroidisseurs intermédiaire et final pour optimiser l efficacité thermodynamique
• Impulseurs en titane haute résistance avec diffuseurs en acier inoxydable pour une longévité accrue et une stabilité des performances
• Deux moteurs synchrones haute vitesse à aimant permanent, montés sur paliers magnétiques sans frottement
• Circuit de refroidissement interne en boucle fermée avec échangeur eau-eau, vanne thermostatique et distribution d'eau maîtrisée
• Filtre d admission d'air préinstallé avec silencieux et très faibles pertes de charge
• Refroidisseurs à faisceaux tubulaires en acier inoxydable dimensionnés pour des conditions de service sévères
• Armoire de contrôle prémontée avec convertisseurs de fréquence et système de régulation électronique avancé
• Châssis intégral avec capot acoustique pour une réduction du niveau sonore et un encombrement optimisé

Caractéristiques techniques

• Technologie de compression : compresseur d'air centrifuge exempt d huile
• Nombre d étages de compression : 3 étages
• Modèle : ZH 350+
• Puissance installée : 350 kW
• Puissance équivalente : 470 hp
• Plage de pression de service : 6,0 bar(e)
• Plage de pression de sortie : 87-130 psig
• Débit d'air réel à 40 m : 700 m3/h
• Débit d'air réel à 44 m : 1100 m3/h
• Débit d'air réel à 48 m : 1483 m3/h
• Débit d'air réel à 50 m : 2330 m3/h
• Débit d'air réel à 54 m : 2520 m3/h
• Débit d'air réel à 60 m : 3960 m3/h
• Classe de pureté d huile : ISO 8573-1 Classe 0 (2010)
• Alimentation : 50/60 Hz
• Refroidissement : circuit d'eau en boucle fermée avec échangeur eau-eau
• Dimensions approximatives : largeur 2400 mm, profondeur 2000 mm, hauteur 2017 mm
