Présentation

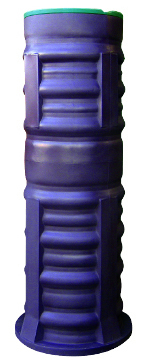

• Le poste de relevage Mr Pompes SK3 EVADRAIN est conçu pour le drainage sous pression des eaux usées préalablement traitées par micro-station ou filtre compact
• Équipé d'une cuve en polyéthylène haute densité traitée anti-UV, ce modèle permet le stockage et l'évacuation des eaux traitées en toute sécurité
• Sa conception sous pression autorise l'irrigation et la réutilisation des effluents traités sur plusieurs dizaines de mètres
• Le système est disponible en plusieurs capacités de cuve pour s'adapter aux différentes hauteurs d'installation et aux contraintes de chantier
Applications
• Drainage sous pression des eaux usées traitées après micro-station
• Réseaux d'irrigation utilisant les eaux usées traitées
• Relevage et épandage des eaux prétraitées vers un réseau d'assainissement ou un exutoire adapté
• Applications domestiques ou collectives nécessitant un poste de relevage sans pied d'assise
• Installations d'assainissement non collectif avec contraintes de niveau ou de distance d'évacuation
Avantages
• Réutilisation des eaux usées traitées pour l'irrigation et la réduction de la consommation d'eau potable
• Solution configurée sur mesure grâce aux différentes hauteurs de poste et capacités de cuve disponibles
• Installation facilitée par la cuve prête à poser et les versions pré-équipées avec ou sans pompe
• Sécurité de fonctionnement assurée par la conformité à la norme européenne EN 12050-1
• Compatibilité avec les pompes Dreno adaptées au relevage des eaux usées traitées
Conception
• Cuve de poste de relevage en polyéthylène haute densité traitée anti-UV
• Capacité de cuve de 410 litres, 650 litres, 810 litres ou 960 litres selon le modèle SK3/12, SK3/16, SK3/21 ou SK3/25
• Anneau d'ancrage moulé dans la masse de diamètre 800 mm pour le lestage en présence de nappe phréatique
• Deux trous de diamètre 10 mm dans l'anneau d'ancrage pour la fixation sur la dalle
• Couvercle à poser en polyéthylène haute densité traité anti-UV vert gazon, fixé par trois vis inox
• Étanchéité du couvercle assurée par un joint plat périphérique
• Fil d'eau d'arrivée percé sur demande avec joint à lèvre de diamètre 100 mm passe cloison fourni
• Fil d'eau de sortie de diamètre 50 mm ou 63 mm percé à -0,35 m du terrain naturel en face de l'entrée en standard
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standard
• Quatre méplats de 140 mm répartis tous les 90 degrés sur la hauteur du poste pour autoriser des entrées supplémentaires
• Presse-étoupe intégré pour le passage des câbles électriques
• Support de fixation interne pour attacher câble, corde ou chaîne
• Notice de mise en service fournie avec joints de diamètre 50 mm et 100 mm et colliers d'électricien
• Postes de relevage sans pied d'assise pour une implantation directe dans la fouille
• Conception conforme à la norme européenne EN 12050-1 pour les postes de relevage d'eaux usées
Caractéristiques techniques
• Norme de conception : EN 12050-1
• Type d'installation : poste de relevage et drainage sous pression après micro-station
• Capacité de cuve SK3/12 : 410 litres
• Capacité de cuve SK3/16 : 650 litres
• Capacité de cuve SK3/21 : 810 litres
• Capacité de cuve SK3/25 : 960 litres
• Hauteur de poste SK3/12 : 1,20 m
• Hauteur de poste SK3/16 : 1,60 m
• Hauteur de poste SK3/21 : 2,10 m
• Hauteur de poste SK3/25 : 2,50 m
• Fil d'eau d'arrivée FEA : de -0,4 m à -1,9 m du terrain naturel selon le modèle
• Fil d'eau de sortie : diamètre 50 mm ou 63 mm percé à -0,35 m du terrain naturel
• Version NU : poste sans pompe ni équipement
• Version SI DN50 NU : poste pré-équipé sans pompe ni coffret, canalisation extérieure de diamètre 63 mm
• Version SI DN40 : poste équipé d'une pompe Dreno R40.75.1A, canalisation extérieure de diamètre 50 mm
• Version SI DN50 : poste équipé d'une pompe Dreno R50.110.1A, canalisation extérieure de diamètre 63 mm
• Hauteur de fil d'eau d'arrivée SK3/12 : -0,4 m à -0,6 m du terrain naturel
• Hauteur de fil d'eau d'arrivée SK3/16 : -0,6 m à -1,0 m du terrain naturel
• Hauteur de fil d'eau d'arrivée SK3/21 : -1,25 m à -1,50 m du terrain naturel
• Hauteur de fil d'eau d'arrivée SK3/25 : -1,30 m à -1,90 m du terrain naturel
• Diamètre de la partie supérieure de la cuve : 660 mm compatible tampon fonte standard
• Tuyau de refoulement conseillé : tuyau spécifique pour refoulement des eaux usées enterré
• Longueur de tuyau d'irrigation conseillée : entre 50 m et 100 m
• Nombre d'orifices sur tuyau d'irrigation : entre 25 et 50
• Diamètre des orifices sur tuyau d'irrigation : 3 mm
• Espacement entre goutteurs d'irrigation : 1 m
• Hauteur max : 14 m
• Débit max : 31,5 m3/h
