Présentation

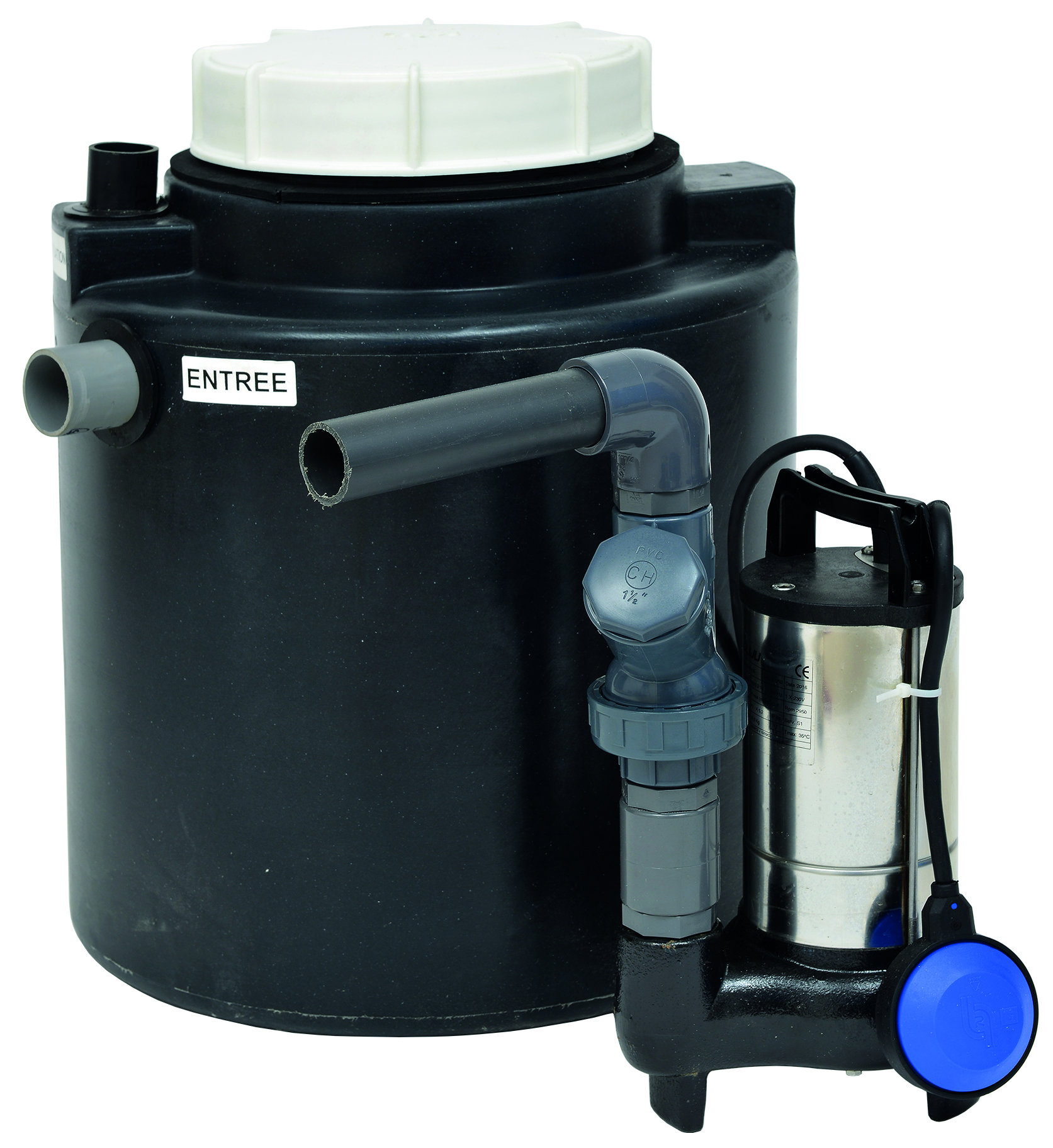

• Le poste de relevage Mr Pompes SK1/05 est conçu pour l évacuation des eaux usées domestiques hors WC et des eaux claires. Équipé d une cuve polyéthylène de 40 litres, il permet la collecte et le relevage des eaux de douches, lavabos et éviers. Ce modèle intègre une pompe à roue vortex adaptée aux eaux usées chargées. Sa conception compacte avec ventilation intégrée facilite l installation dans les locaux exigus. Le système offre une solution simple pour le relevage en l absence d écoulement gravitaire
Applications
• Relevage domestique des eaux usées chargées hors WC dans l habitat individuel
• Collecte et évacuation des eaux claires et eaux grises de douches, lavabos et éviers
• Poste de relevage pour locaux techniques ou pièces en sous-sol
• Évacuation des eaux usées lorsque l évacuation gravitaire n est pas possible
Avantages
• Installation compacte adaptée aux espaces réduits et aux locaux techniques
• Cuve polyéthylène haute densité traitée anti-UV pour une grande durabilité
• Pompe à roue vortex offrant une bonne tenue aux eaux usées chargées
• Équipements complets fournis pour une mise en service simplifiée
• Ventilation et raccordements hydrauliques prévus pour une intégration rapide
Conception
• Cuve polyéthylène haute densité traitée anti-UV de 40 litres
• Couvercle à visser en polyéthylène haute densité blanc
• Étanchéité assurée par joint mousse périphérique
• Fil d'eau d arrivée percé à -0,15 m du terrain naturel
• Fil d'eau de sortie en PVC diamètre 40 mm avec joint passe cloison, percé à -0,13 m du terrain naturel
• Tuyauterie en PVC pression diamètre extérieur 40 mm pour raccordement DN 32
• Clapet à boule en PVC DN 32 démontable sur la ligne de refoulement
• Pompe à roue vortex intégrée dans le poste
• Presse-étoupe pour passage étanche du câble électrique
• Support de fixation pour câble, corde ou chaine
• Notice de mise en service avec joints diamètre 40 mm et colliers d électricien
Caractéristiques techniques
• Type de produit : poste de relevage eaux grises lavabo
• Capacité utile cuve : 40 litres
• Hauteur cuve : 0,55 m
• Fil d'eau d arrivée : -0,15 m
• Ventilation : diamètre nominal 40
• Canalisation de sortie : diamètre extérieur 40 mm
• Compatibilité raccordement hydraulique : DN 32
• Modèle de pompe : NA.35.60.1A à roue vortex
• Passage libre hydraulique : 33 mm
• Poste de relevage sans pied d assise
• Matière cuve : polyéthylène haute densité traité anti-UV
• Matière couvercle : polyéthylène haute densité blanc
• Matière tuyauterie : PVC pression
• Matière clapet : PVC à boule démontable
• Hauteur max : 11 m
• Débit max : 15 m3/h
