Présentation

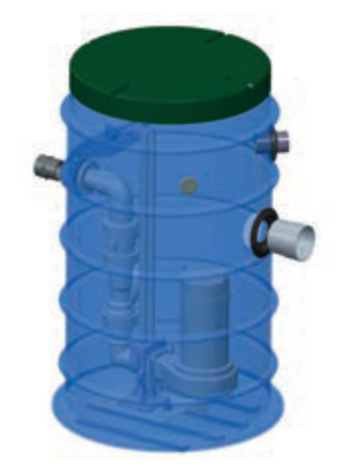

• La station de relevage Tsurumi TSURUBOX 600 est conçue pour le relevage des eaux usées et des eaux chargées en installation enterrée
• Elle est équipée d'une cuve de grande capacité associée à des pompes vortex ou dilacératrices pour traiter les effluents domestiques ou de petit collectif
• Ce modèle intègre un système de barres de guidage permettant la mise en place et la maintenance facilitées des pompes
• Sa conception prête à poser et sa configuration spéciale fil d'eau profond assurent une intégration rapide dans les ouvrages enterrés
• Le système de commande automatique par flotteur et la compatibilité avec des pompes monophasées ou triphasées garantissent un fonctionnement fiable et sécurisé
Applications
• Relevage des eaux usées domestiques dans les maisons individuelles
• Relevage des eaux chargées pour les petits immeubles collectifs
• Évacuation des effluents vers le réseau public lorsque le fil d'eau est profond
• Installation en poste de relevage enterré pour bâtiments neufs ou en rénovation
• Relevage des eaux prétraitées en sortie de fosses toutes eaux ou de petits dispositifs d'assainissement
Avantages
• Double pompe montée sur barres de guidage pour une redondance et une maintenance simplifiée
• Possibilité de choisir entre pompe vortex et pompe dilacératrice afin d'éviter les colmatages
• Refoulement jusqu'à 23 m de hauteur pour couvrir les installations avec grandes longueurs de refoulement
• Fonctionnement automatique par poire de niveau avec version monophasée disponible
• Coffret de commande dédié de type V2ZBS pour la gestion sécurisée des pompes hacheuses
Conception
• Cuve de station de relevage avec bride de guidage pour double pompe immergée
• Entrée gravitaire haute permettant l'arrivée des effluents à un fil d'eau profond
• Sortie de refoulement en pression dimensionnée pour des canalisations en polyéthylène de 40 mm minimum
• Implantation sur barres de guidage acier assurant le positionnement précis des pompes
• Configuration prête à poser comprenant la cuve, les pompes et les accessoires de raccordement hydraulique
Caractéristiques techniques
• Hauteur de cuve TSURUBOX 600 : 1850 mm
• Fil d'eaux d'arrivée TSURUBOX 600 : 1400 mm
• Diamètre entrée TSURUBOX 600 : 100 mm
• Diamètre sortie TSURUBOX 600 : 63 mm
• Volume de stockage TSURUBOX 600 : 580 L
• Hauteur de cuve TSURUBOX 1000 : 2300 mm
• Fil d'eaux d'arrivée TSURUBOX 1000 : 1700 mm
• Diamètre entrée TSURUBOX 1000 : 160 mm
• Diamètre sortie TSURUBOX 1000 : 63 mm
• Volume de stockage TSURUBOX 1000 : 1450 L
• Hauteur de refoulement max station : 23 m
• Longueur de refoulement min préconisée : 10 m
• Longueur de refoulement max conseillée : 100 m
• Diamètre mini de refoulement en polyéthylène : 40 mm
• Prix unitaire TSURUBOX 600BDG/185/DGE50 : 2235 € HT
