Présentation

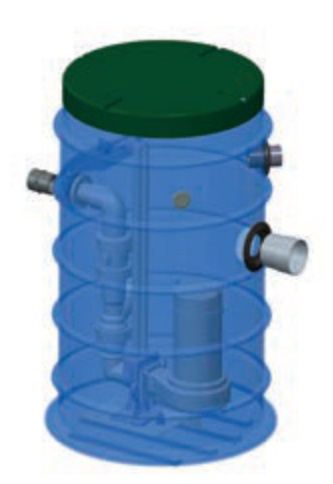

• La station de relevage Tsurumi TSURUBOX 600 est conçue pour l'évacuation automatique des eaux usées domestiques et assimilées
• Elle intègre une cuve de grande capacité associée à une pompe submersible montée sur barres de guidage
• Ce modèle permet de relever les effluents vers un réseau gravitaire lorsque le niveau d'écoulement naturel n'est pas suffisant
• Sa conception compacte en hauteur 110 cm facilite l'installation dans des locaux techniques exigus ou en extérieur enterré
• Le système est livré prêt à être raccordé avec l'ensemble des accessoires hydrauliques nécessaires
Applications
• Relevage des eaux usées de maisons individuelles vers le tout-à-l'égout
• Evacuation des effluents d'eaux vannes et eaux grises en sous-sol ou vide sanitaire
• Collecte et refoulement des eaux usées de petits immeubles résidentiels ou de locaux tertiaires
• Relevage des effluents en cas de niveau de sortie trop haut par rapport au réseau public
• Mise en conformité des installations d'assainissement non gravitaires
Avantages
• Grande capacité de cuve permettant de réduire la fréquence des démarrages de la pompe
• Système de barres de guidage assurant une maintenance simplifiée sans descente dans la cuve
• Entrée de grand diamètre favorisant le passage des effluents chargés sans risque de colmatage rapide
• Plusieurs configurations de pompes disponibles pour adapter la station au débit et à la hauteur de relevage souhaités
• Livraison en ensemble complet prêt à poser limitant le temps d'installation sur chantier
Conception
• Cuve verticale en hauteur 1060 mm conçue pour l'enfouissement ou la pose hors sol protégée
• Diamètre d'arrivée hydraulique 600 mm permettant un accès et un raccordement aisés
• Entrée et sortie hydrauliques de diamètre 100 mm et 63 mm pour le raccordement aux réseaux d'assainissement
• Barres de guidage intégrées pour la mise en place et l'extraction de la pompe par le dessus
• Volume utile de 330 litres optimisé pour les débits typiques des installations domestiques
Caractéristiques techniques
• Hauteur cuve : 1060 mm
• Diamètre cuve : 600 mm
• Hauteur fil d'eaux d'arrivée : 600 mm
• Diamètre entrée hydraulique : 100 mm
• Diamètre sortie hydraulique : 63 mm
• Volume stockage effluents : 330 L
• Nombre de pompes installées : 1 unité
• Hauteur version alternative : 1450 mm
• Hauteur fil d'eaux version 145 cm : 1000 mm
• Volume version 145 cm : 450 L
• Prix unitaire indicatif DGE50 110 cm : 1750 EUR
• Prix unitaire indicatif DGE200 110 cm : 2455 EUR
• Prix unitaire indicatif GRBP200 110 cm : 3100 EUR
• Prix unitaire indicatif DGE50 145 cm : 2075 EUR
• Prix unitaire indicatif GRBP200 145 cm : 3380 EUR
