Présentation

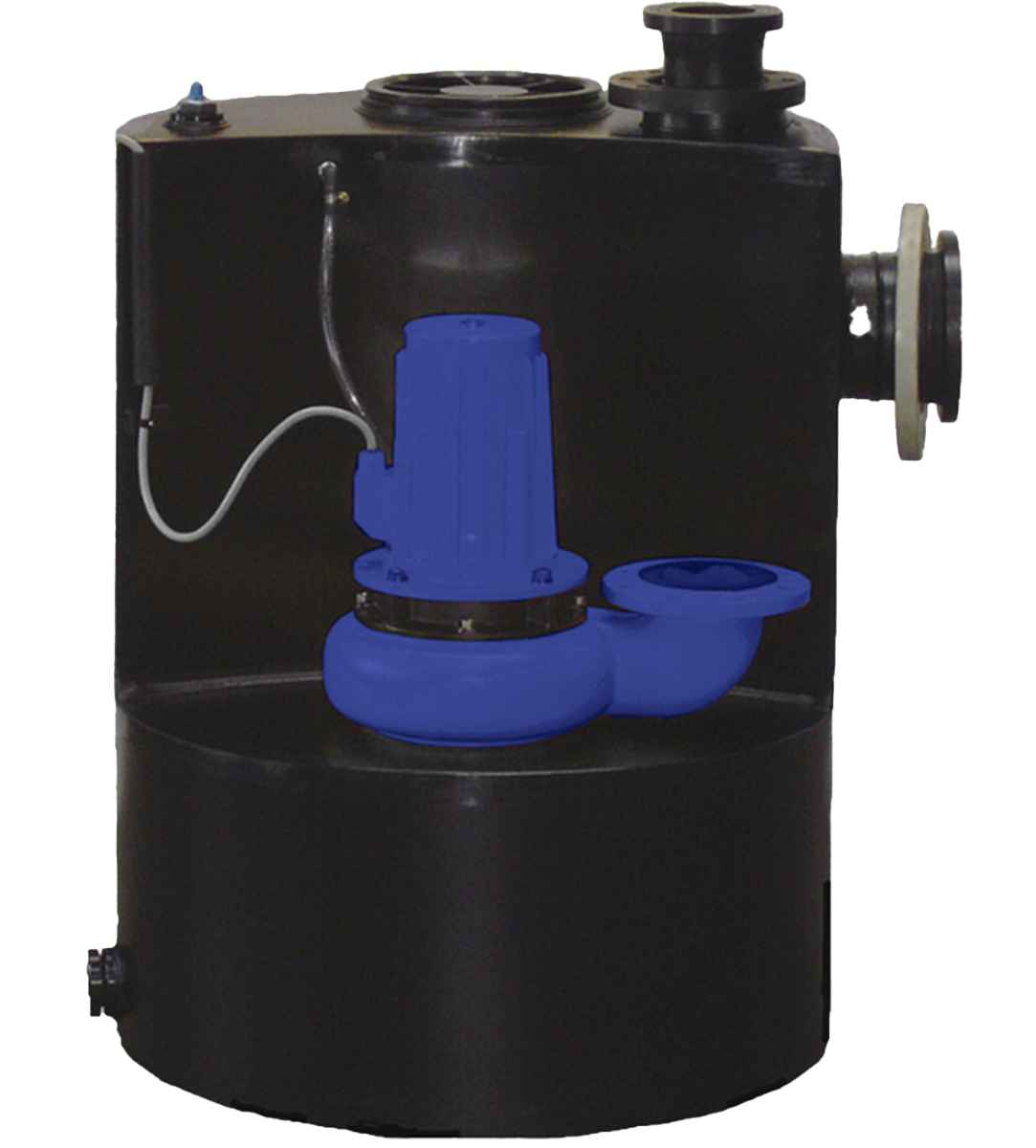

• La station de relevage Sfa SANICUBIC 1 VX W80 est conçue pour l'évacuation de grands volumes d'eaux grises et d'eaux-vannes dans les installations collectives
• Elle est équipée d'une pompe à roue vortex avec un passage libre de 80 mm pour le transfert de fluides chargés
• Ce modèle dispose d'une cuve de 350 L offrant un volume utile de 175 L pour un fonctionnement optimisé
• Sa conception avec entrée principale DN 150 permet le raccordement aisé de réseaux d'eaux usées de bâtiments publics ou d'immeubles
• Le système est livré avec un coffret de commande pneumatique intégrant une alarme sonore et visuelle pour une exploitation sécurisée
Applications
• Relevage des eaux grises et des eaux-vannes dans les bâtiments publics
• Relevage des eaux usées d'immeubles d'habitation ou tertiaires
• Installation en sortie d'un séparateur de graisses pour l'évacuation des effluents traités
Avantages
• Mise en place simplifiée grâce a une station à poser directement au sol
• Maintenance facilitée par une excellente accessibilité des principaux composants
• Gestion fiable des eaux chargées grâce a la roue vortex et au passage libre de 80 mm
• Sécurité de fonctionnement accrue avec coffret de commande incluant alarme sonore et visuelle
• Personnalisation possible des entrées pour une installation sur mesure selon les contraintes du site
Conception
• Cuve en polyéthylène basse densité offrant une bonne résistance mécanique et chimique
• Corps de pompe en fonte EN-GJL-200 pour une durabilité élevée en service intensif
• Corps moteur en aluminium pour une meilleure dissipation thermique
• Roue hydraulique en polyuréthane pour une bonne tenue à l'abrasion des particules solides
• Enclenchement pneumatique commandé par coffret ZPS 1 pour un pilotage automatisé de la station
Caractéristiques techniques
• Tension d'alimentation : 400 V
• Fréquence électrique : 50-60 Hz
• Puissance absorbée P1 : 4000 W
• Puissance restituée P2 : 3000 W
• Indice de protection moteur : IP56
• Diamètre des entrées : 150 mm
• Diamètre de refoulement : 100 mm
• Diamètre de ventilation : 100 mm
• Volume total de la cuve : 350 L
• Volume utile de la cuve : 175 L
• Passage libre hydraulique : 80 mm
• Température max admissible du liquide pompé : 55 °C
• Poids du colis : 137 kg
• Hauteur manométrique totale max : 11 m
• Débit max : 60 m3/h
