Présentation
• La station de relevage automatique Arven BOX-2 est conçue pour la collecte et le refoulement d'eaux usées domestiques chargées
• Elle intègre deux pompes fonctionnant en alternance ou simultané pour assurer un fonctionnement sécurisé et continu
• Ce modèle permet le transfert des effluents vers des collecteurs situés'à un niveau supérieur ou sans pente gravitaire
• Sa conception compacte facilite l'installation dans les locaux techniques, sous-sols ou zones enterrées
• Le système est étudié pour limiter les risques de colmatage grâce à l'utilisation d'hydrauliques à roue vortex ou bicanal selon les versions
Applications
• Relevage d'eaux usées domestiques vers un collecteur situé en hauteur
• Evacuation d'eaux chargées dans les bâtiments d'habitation individuels ou collectifs
• Relevage des effluents domestiques en sous-sols ne disposant pas de gravité suffisante
• Transfert d'eaux usées vers un réseau d'assainissement éloigné du point de collecte
Avantages
• Fonctionnement avec deux pompes pour assurer la redondance et la continuité de service
• Large plage de débits pour s'adapter à différents niveaux de charges domestiques
• Hydraulique vortex ou bicanal limitant les risques de blocage par les solides en suspension
• Version monophasée ou triphasée pour une adaptation aisée à l'installation électrique existante
• Possibilité d'intégration de flotteurs d'alarme et de systèmes de signalisation sonore et visuelle selon les configurations
Conception

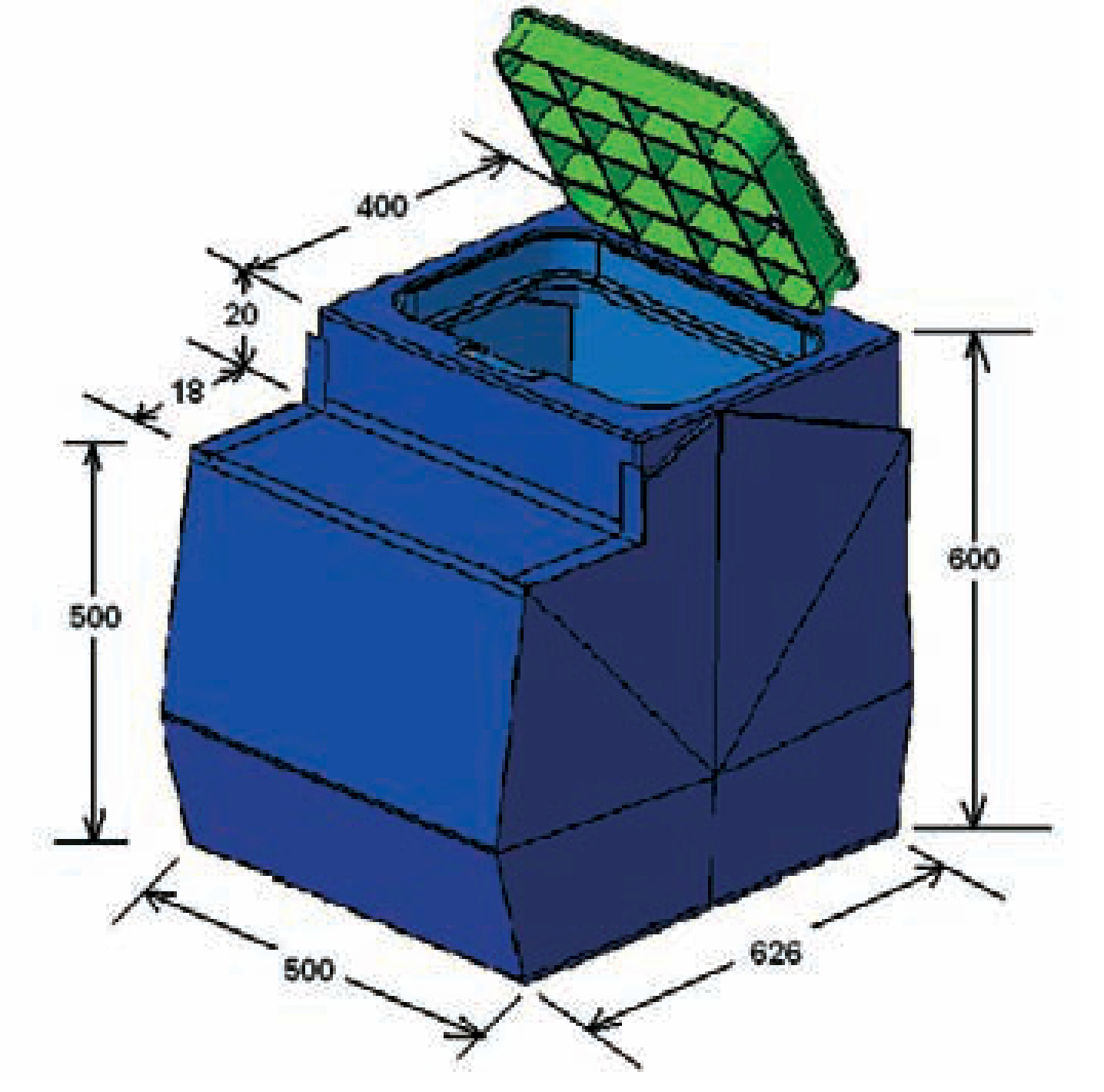

• Cuve de station de relevage étudiée pour la collecte et le stockage temporaire des eaux usées chargées
• Equipement possible avec roues vortex ou bicanales en fonction des séries TIGER ou ARVEX associées
• Systèmes de descente sur rails de guidage permettant la mise en place et la maintenance des pompes
• Intégration de vannes de non retour pour éviter les retours d'eau dans la station
• Prédisposition pour flotteurs de niveau, flotteur d'urgence et alarme sonore avec voyant lumineux selon les versions
Caractéristiques techniques
• Type de station : station de relevage automatique pour eaux usées chargées
• Nombre de pompes : 2 pompes fonctionnant simultanément ou en alternance
• Puissance installée : de 2x0,6 kW à 2x1,5 kW selon la version de pompe
• Puissance en chevaux : de 2x0,8 HP à 2x2 HP selon la version de pompe
• Type d'hydraulique : roue vortex ou roue bicanal selon la série de pompe
• Alimentation électrique : versions monophasées et triphasées disponibles
• Equipements possibles : coffret de commande, flotteurs de niveau, flotteur d'urgence
• Organes hydrauliques : vannes de non retour et systèmes de descente sur rails de guidage
• Fluide pompé : eaux usées domestiques chargées sans corps filandreux excessifs
• Installation : montage sur réseau gravitaire insuffisant avec refoulement vers collecteur en hauteur
• Hauteur max : de 7 à 15,5 m en fonction des pompes installées
• Débit max : 84 m3/h
