Présentation
• L'armoire et coffret d'alarme Mr Pompes ALT / CA24 est conçu pour la commande et la sécurisation de stations de relevage équipées de deux pompes. Équipé d'une armoire ALT pour la gestion et la protection des moteurs, ce modèle assure la permutation automatique et le fonctionnement en cascade des pompes selon le niveau. Sa conception intègre un coffret d'alarme CA24 pour le report sonore et visuel des défauts à distance. Le système offre une surveillance continue du fonctionnement et des anomalies électriques afin de garantir la fiabilité de l'installation
Applications
• Commande et protection de deux pompes dans les stations de relevage d'eaux usées
• Gestion de permutation, cascade et secours de pompes en locaux techniques
• Surveillance des défauts de niveau haut et des anomalies de fonctionnement
• Signalisation sonore et visuelle des alarmes dans les locaux d'exploitation
• Intégration dans des installations de relevage avec régulateur de niveau externe
Avantages
• Permutation automatique des pompes à chaque démarrage pour équilibrer l'usure mécanique
• Fonctionnement en cascade et reprise en secours de la deuxième pompe en cas de défaut de démarrage de la première
• Signalisation claire par voyants de la présence tension, des marches moteurs et des défauts
• Commande simple grâce aux commutateurs de fonctionnement manuel, arrêt et automatique pour les pompes et l'alarme
• Possibilité de report d'alarme à distance via le coffret CA24 alimenté en 24 V
Conception
• Armoire de commande en polyester avec dimensions 415 x 315 x 170 mm pour une bonne résistance en environnement humide
• Commande de niveau assurée par trois flotteurs de régulation et un flotteur dédié à l'alarme

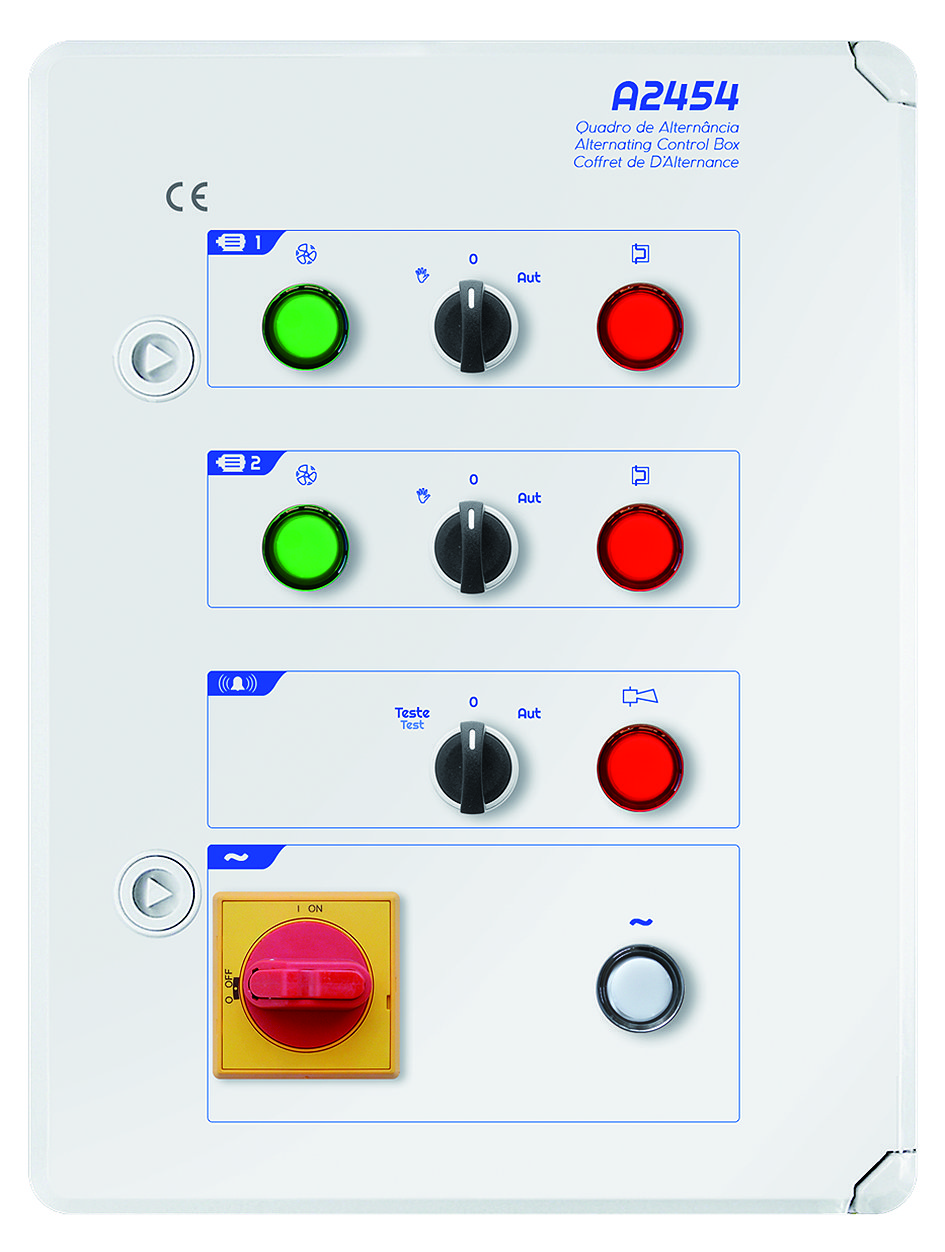

• Équipements en façade comprenant sectionneur général marche arrêt, voyants de signalisation et commutateurs de modes
• Châssis interne équipé d'un interrupteur général, de deux disjoncteurs magnéto thermiques et d'un module de gestion des pompes
• Module de commande et de signalisation d'alarme associé à un transformateur 24 V pour les circuits de commande
• Option de double enveloppe pour améliorer la protection mécanique et l'étanchéité de l'armoire
Caractéristiques techniques
• Nombre de pompes gérées : 2
• Type de moteurs compatibles : monophasé ou triphasé selon version
• Type ALT 2450 M06 : intensité de 4,0 à 6,3 A
• Type ALT 2450 M10 : intensité de 6,0 à 10 A
• Type ALT 2450 M14 : intensité de 9,0 à 14 A
• Type ALT 2450 T02 : intensité de 1,6 à 2,5 A
• Type ALT 2450 T04 : intensité de 2,5 à 4,0 A
• Type ALT 2450 T06 : intensité de 4,0 à 6,3 A
• Type ALT 2450 T10 : intensité de 6,0 à 10 A
• Type ALT 2450 T14 : intensité de 9,0 à 14 A
• Alimentation du coffret d'alarme CA24 : 24 V
• Dimensions de l'armoire ALT : 415 x 315 x 170 mm
• Dimensions du coffret CA24 (longueur x largeur x hauteur) : 166 x 113 x 231 mm
• Commande de niveau : 3 flotteurs de marche arrêt + 1 flotteur d'alarme
• Présence d'une fonction de détection de manque ou inversion de phase pour les modèles triphasés
