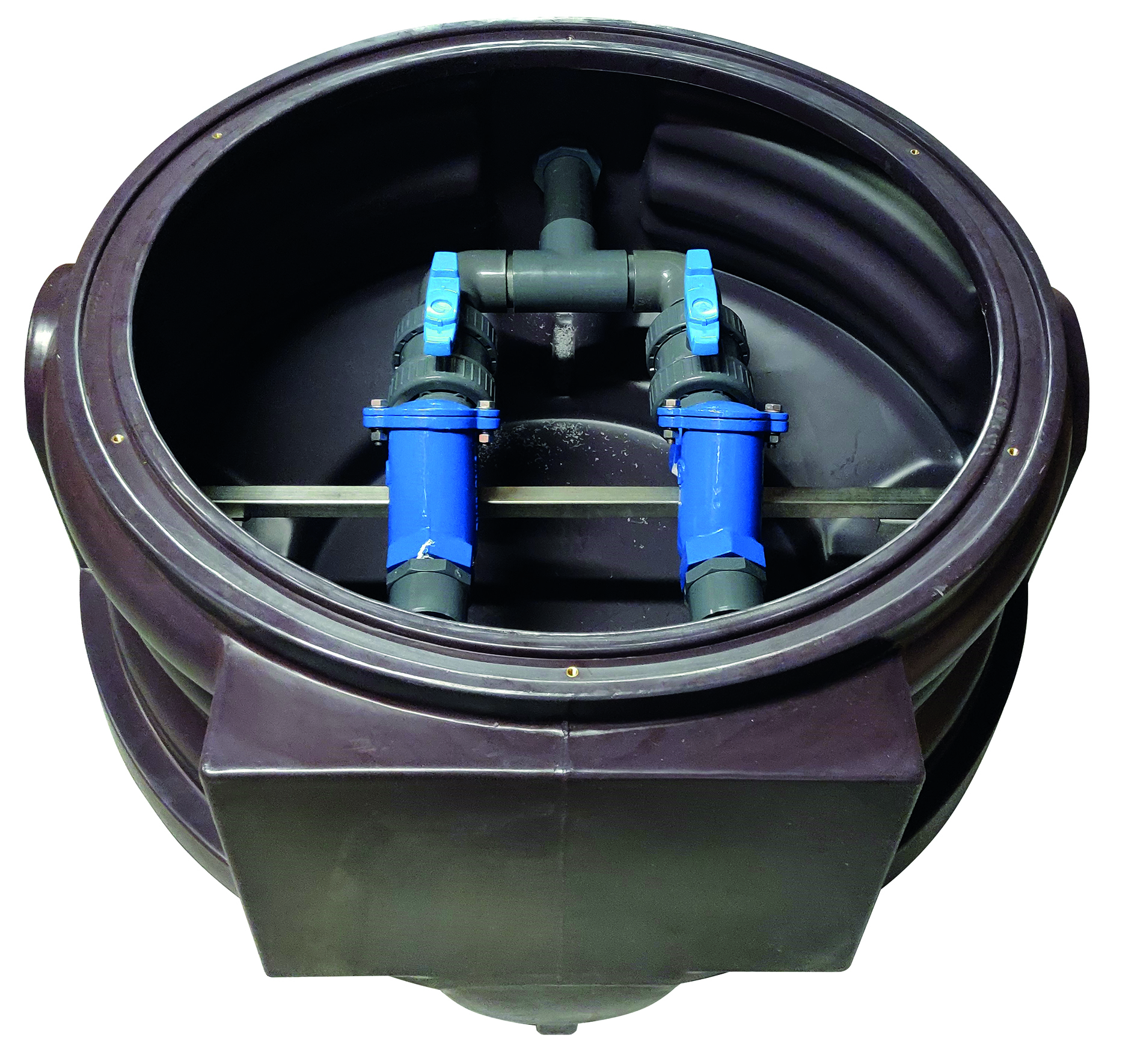

Regard de vannage polyéthylène pour station de relevage
Mr Pompes SK5-RAV

Présentation
• Le regard de vannage Mr Pompes SK5-RAV est conçu pour l'équipement des stations de relevage de la gamme SK5 en réseaux d'assainissement gravitaires ou sous pression
• Équipé de clapets à boule anti-retour et de vannes en PVC, ce modèle sécurise l'exploitation hydraulique en limitant les risques de reflux
• Sa conception en polyéthylène haute densité traité anti UV produit assure une très bonne résistance mécanique et une durabilité en extérieur
• Le système offre le choix entre un couvercle standard en polyéthylène haute densité ou un couvercle en fibre de verre en option pour mieux s'adapter aux contraintes de chantier

Applications
• Gestion des eaux usées domestiques avec station de relevage de la gamme SK5
• Installation sur réseaux d'assainissement neufs ou en rénovation pour sécuriser le vannage
• Équipement de postes de relevage enterrés en lotissements, petites collectivités ou bâtiments tertiaires
• Protection contre les retours d'eau dans les réseaux gravitaires ou sous pression raccordés à une station SK5

Avantages
• Sécurisation du réseau grâce aux clapets à boule anti-retour intégrés en fonte
• Adaptation aux configurations de chantier avec deux diamètres de passage disponibles, en DN 50 et DN 65
• Durabilité accrue grâce au corps en polyéthylène haute densité traité contre les rayons UV pour une pose en extérieur
• Souplesse de mise en œuvre grâce au choix de couvercle standard ou en fibre de verre en option
• Possibilité d'ajout d'un tuyau de vidange sur demande pour faciliter les opérations de maintenance

Conception
• Corps du regard en polyéthylène haute densité résistant aux chocs et aux rayons ultraviolets
• Equipement interne composé de deux clapets à boule anti-retour en fonte pour limiter les retours de fluide
• Deux vannes en PVC pour le contrôle et l'isolement hydraulique des conduites d'aspiration ou de refoulement
• Architecture prévue pour des passages en DN 50 ou DN 65 selon la configuration de la station de relevage
• Couvercle standard en polyéthylène haute densité ou couvercle en fibre de verre disponible en option
• Possibilité d'intégration d'un tuyau de vidange sur demande pour le drainage du regard

Caractéristiques techniques
• Matériau du regard : polyéthylène haute densité traité anti UV
• Type d'application : regard de vannage pour stations de relevage gamme SK5
• Equipement anti-retour : deux clapets à boule en fonte
• Vannes d'isolement : deux vannes en PVC
• Passage hydraulique : DN 50 ou DN 65 selon version
• Diamètre extérieur du regard : 1200 mm
• Hauteur utile modèle SK5-RAV-600 : 600 mm
• Hauteur utile modèle SK5-RAV-1000 : 1000 mm
• Hauteur utile modèle SK5-RAV-1200 : 1200 mm
• Couvercle standard : polyéthylène haute densité
• Option couvercle : couvercle en fibre de verre
• Accessoire sur demande : tuyau de vidange
• Type de pose : regard enterré pour réseaux d'assainissement
