Présentation

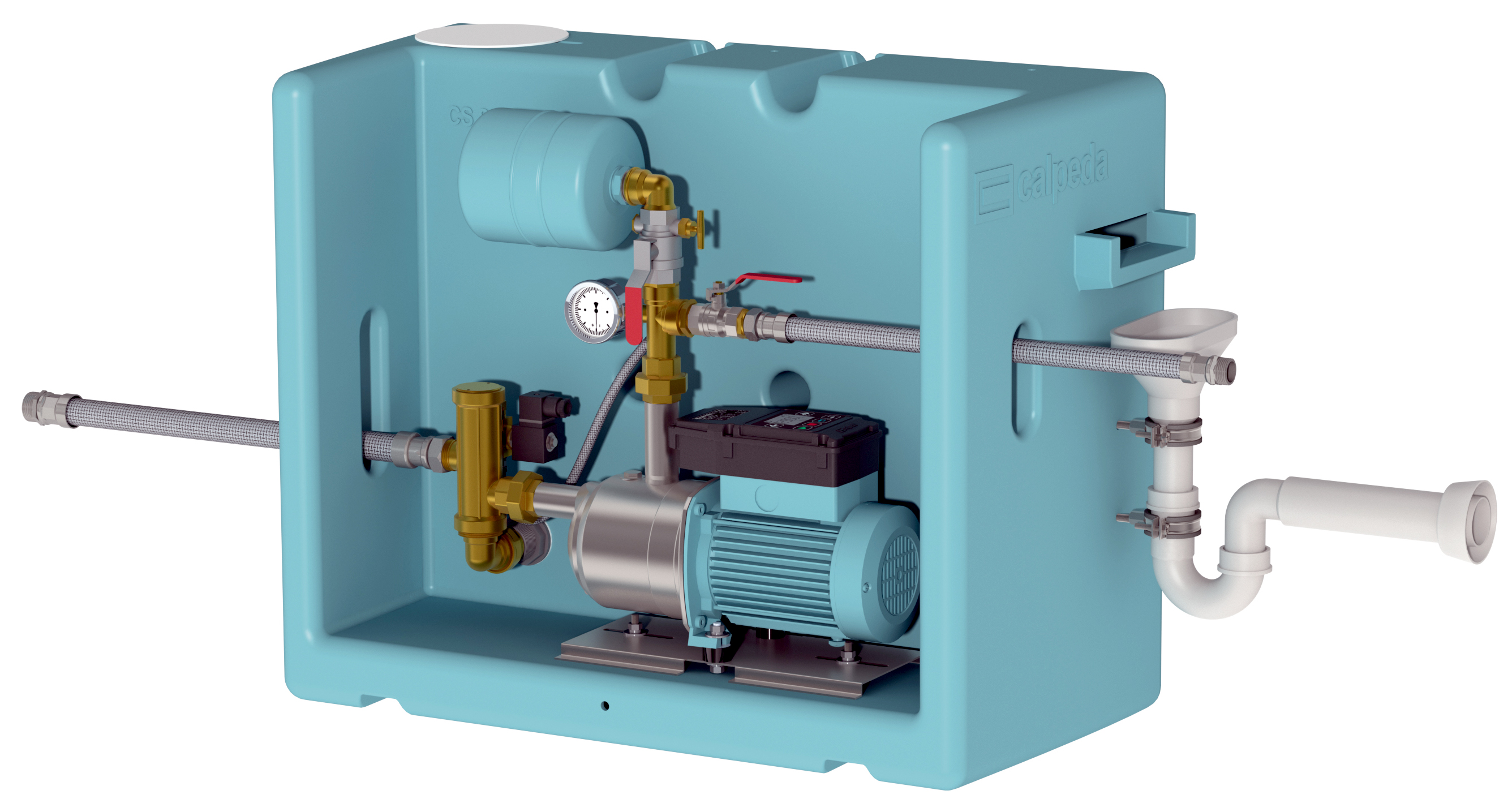

• Gestionnaire d'eau de pluie de 80 litres équipé du système E-IDOS
• Le GEP assure une alimentation automatique d’un réseau en eau de pluie à partir d’une citerne ou d’une cuve enterrée. Le réservoir 80 litres utiles du gestionnaire, rempli à partir du réseau «Eau de ville», permet de maintenir l’alimentation du réseau de consommation lorsque le stockage d’eau de pluie n’est plus assez important. Le basculement EDP/EDV et inversement se fait automatiquement via l’électrovanne 3 voies auto-amorçante montée sur l’aspiration de la pompe, en fonction du niveau d’eau de pluie indiqué par flotteur
Applications
• Alimentation de WC, machines à laver, robinets exterieurs...
• Arrosage, irrigation.
• Activités de nettoyage.
Avantages
• Conforme à la norme EN 1717
• Solution compacte
• Prêt à être installé
• Pompe auto-amorçante
• Autoamorçage de l’aspiration EDP jusqu’à 30m
• Renouvellement hebdomadaire de l’eau dans le réservoir EV
• Rinçage hebdomadaire du filtre de la citerne ou cuve enterrée (option)
Conception
• Réservoir d’appoint d’une capacité de 80 litres utiles en eau de ville
• Equipé d’un robinet à flotteur pour le remplissage et d’un syphon pour l’evacuation du trop plein
• Électropompe autoamorçante inox type E-NGXM 3-100-PCD
• Avec système automatique de contrôle de pression pour un fonctionnement autonome
• Ensemble compact équipé d’un transmetteur de pression et d’un clapet anti-retour. Moteur monophasé asynchrone IE3. Protection contre la marche à sec, détection d’air dans la pompe, contrôle de surcharge et surchauffe du moteur, contrôle de l’alimentation, contrôle de fuite...
• Coffret de gestion livré avec 5 m de câble pour le raccordement de la pompe et de l’electrovanne de basculement EDP/EDV + 3m de câble avec fiche mâle pour l’alimentation + 1 flotteur à bille avec 20m de câble et son contrepoids (FB) ou 1 sonde piezzometrique 4-20mA / 0-4m avec 10m de câble pour une visualisation du niveau dans le stockage EP directement sur le coffret de gestion (PZ)
• Électrovanne 3 voies à amorcage automatique en 1” pour le basculement « eau de pluie / eau de ville »
• Tresse inox 1”x 500 mm pour l’aspiration
• Vanne en 3/4” et 1 Tresse inox 3/4”x 500 mm pour le refoulement
• Manomètre de visualisation
• Réservoir à diaphragme 3L 10 bars CE
Montage hydraulique et câblage réalisés par nos soins
Caractéristiques techniques
• Hauteur max (HMT) : 50 m
• Débit max : 3,2 m3/h
