Présentation

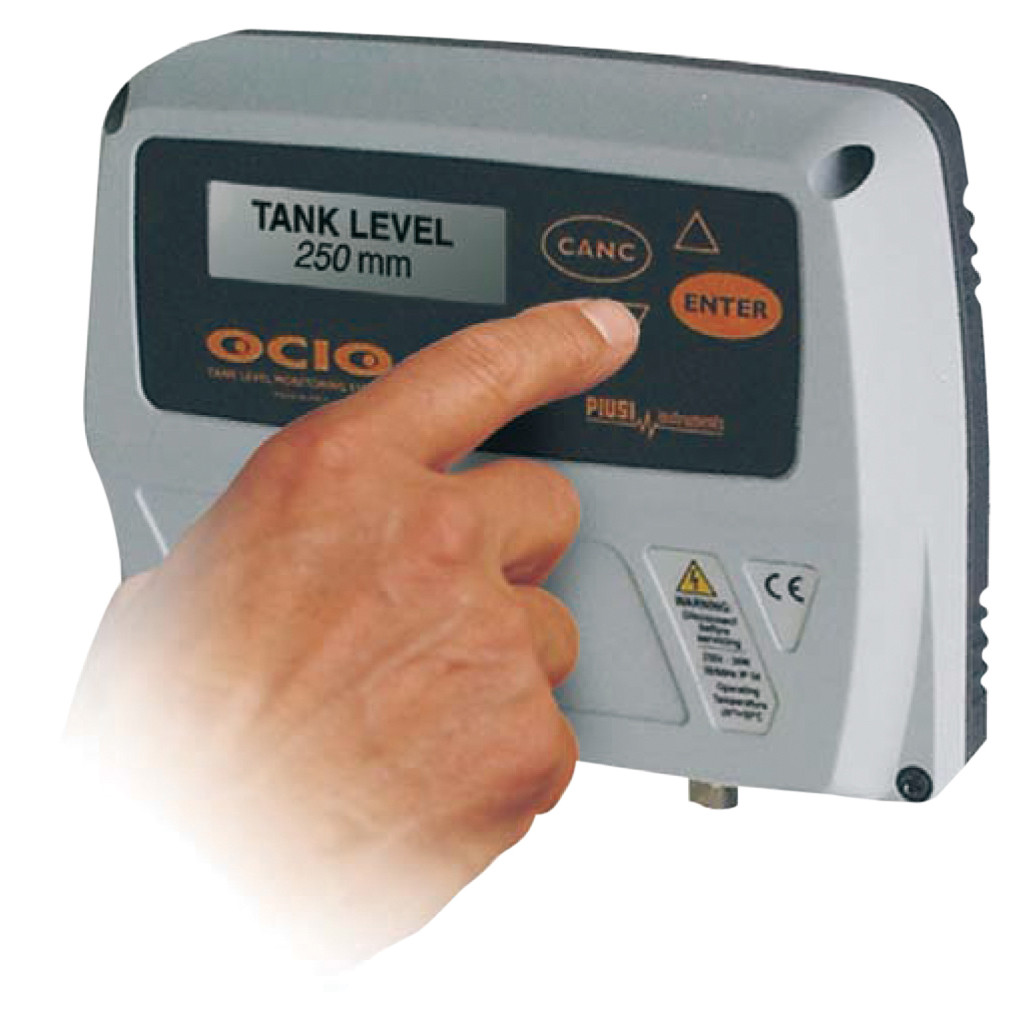

• Le coffret OCIO (code 476000) est un système innovant qui permet de mesurer et contrôler le niveau d'un liquide au repos stocké dans un réservoir ou citerne
• Le système fonctionne avec :
- Un tube immergé et lesté, relié au coffret de mesure
- Et de visualisation du niveau
- Un capteur dans le coffret qui relève la pression statique
- Créée par la hauteur du liquide dans le réservoir
Avantages
• Visualisation permanente du niveau
• Choix de l'affichage du niveau en mm, du volume en litres ou du pourcentage de remplissage
• Détermination de 2 niveaux d'alarme permettant une commande par contact sec
Caractéristiques techniques
• L'ensemble comprend le coffret, le tube rislan Ø 5 mm de longueur 10 mètres, avec lest en cuivre et raccord
• Alimentation 230 V/50 Hz. Prévoir câble d'alimentation du coffret
• Clavier et écran interactifs pour entrer les données - type et dimensions du réservoir - caractéristiques du liquide - niveaux d'alarme et pour afficher en permanence le niveau du liquide dans le réservoir
• Convient pour eau, gas-oil, huiles, tous liquides non inflammables et dont la viscosité est inférieure à 30 Cst
• Hauteur max du réservoir : 4 mètres
• Longueur max entre réservoir et coffret : 50 mètres
• Température ambiante = - 20°C à + 50°C
• Précision de la mesure = ± 1 % de la hauteur maxi
• Coffret IP55
• Dimensions du coffret : 165 x 180 x 60 mm
• Poids : 2,2 kg
• Colisage : 300 x 410 x 100 mm
