Présentation

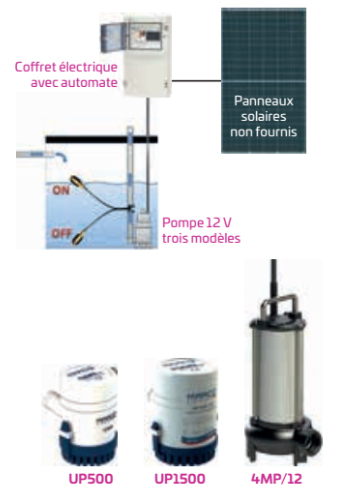

• Le kit de relevage solaire Mr Pompes EVASOL est conçu pour l évacuation d eaux prétraitées après micro-station vers un drain ou un point de transfert. Équipé d une pompe 12 V à choisir selon les besoins hydrauliques, il permet un fonctionnement autonome grâce à une alimentation par panneaux solaires. Ce modèle intègre un coffret de protection moteur avec automate et batterie pour une gestion fiable des cycles de pompage. Sa conception est particulièrement adaptée aux sites isolés ou sans alimentation électrique classique. Le système offre une solution économique et écologique pour la vidange et le relevage d eaux domestiques prétraitées
Applications
• Relevage et évacuation d eaux prétraitées après micro-station individuelle
• Vidange périodique vers un drain d infiltration ou un rejet gravitaire
• Transfert d eau pour usages techniques avec cycles de fonctionnement programmés
• Equipements d assainissement autonome sur sites isolés sans réseau électrique
• Installations solaires pour petites stations domestiques ou résidentielles
Avantages
• Fonctionnement autonome par énergie solaire limitant la consommation électrique réseau
• Gestion optimisée des cycles de pompage grâce à l automate intégré au coffret
• Souplesse d utilisation avec trois modèles de pompes 12 V disponibles selon les besoins
• Sécurité renforcée par la protection moteur intégrée et les alarmes de défaut
• Solution complète associant pompe, coffret, batterie et options d extension
Conception
• Coffret avec écran LCD en matériau ABS avec visière et indice de protection IP43
• Alimentation électrique assurée par panneaux solaires à dimensionner selon l ensoleillement
• Protection moteur par disjoncteur et commande directe de la pompe
• Deux entrées flotteurs disponibles pour la gestion des niveaux en cuve
• Deux entrées sondes supplémentaires disponibles en option pour la sécurité de fonctionnement
• Automate intégré avec indication de durée de fonctionnement et nombre de démarrages
• Fonction de remise à zéro des compteurs et programmation arrêt et démarrage sur horloge
• Totalisation du débit et affichage à LED de l état de charge de la batterie et des dysfonctionnements
Caractéristiques techniques
• Tension d alimentation pompe : 12 V courant continu
• Type de coffret : ABS avec visière, indice de protection IP43
• Type de pompe : 12 V à choisir parmi UP500, UP1500 ou 4MP/12
• Alimentation coffret : panneaux solaires (panneaux non fournis)
• Nombre d entrées flotteurs : 2
• Nombre d entrées sondes : 2 en option
• Fonctions automate : comptage durée de fonctionnement et nombre de démarrages
• Fonctions de commande : arrêt et démarrage programmables sur horloge
• Fonctions de mesure : totalisation du débit pompé
• Affichage de contrôle : écran LCD et voyants LED
• Alarme : signalisation sur défaut de fonctionnement
• Batterie : intégrée dans le coffret pour alimentation et secours
• Type KIT UP500 - Tension : 12 V, puissance : 0,03 kW, intensité : 2,5 A
• Type KIT UP1500 - Tension : 12 V, puissance : 0,12 kW, intensité : 10 A
• Type KIT 4MP/12 - Tension : 12 V, puissance : 0,30 kW, intensité : 34 A
• Dimensions KIT UP500 : diamètre 59 mm x hauteur 94,5 mm
• Dimensions KIT UP1500 : diamètre 96 mm x hauteur 160 mm
• Dimensions KIT 4MP/12 : diamètre 190 mm x hauteur 402 mm
• Options disponibles : historisation et horodatage avec récupération sur clé USB
• Options supplémentaires : module d extension pour sondes de niveau à trois électrodes
• Accessoire de protection : double enveloppe polyester 800 x 600 x 300 mm pour coffret et batterie
• Hauteur max (HMT) : 7,5 m
• Débit max : 14,4 m3/h
