Présentation

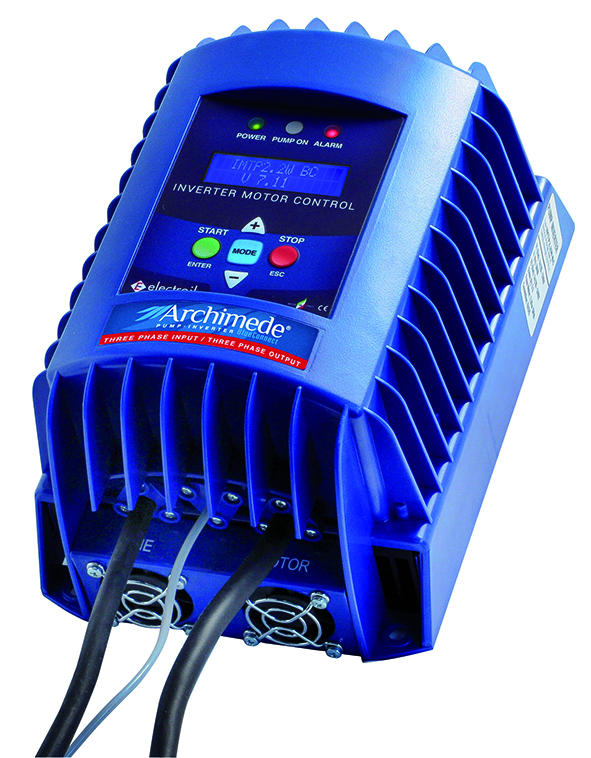

• Le variateur de vitesse électronique Mr Pompes VAV est conçu pour optimiser le fonctionnement des électropompes dans les installations de pompage. Équipé d’un système de mesure de pression intégré, il adapte automatiquement la vitesse de rotation du moteur en fonction des besoins réels du réseau. Ce modèle réduit la consommation électrique tout en améliorant la protection de la pompe contre la marche à sec et le fonctionnement vanne fermée. Sa conception murale ou sur moteur permet une intégration simple sur de nombreuses configurations hydrauliques. Le système guide également l’utilisateur via un test automatique de contrôle avant la mise en service définitive
Applications
• Régulation de vitesse des électropompes sur installations de surpression
• Gestion automatique de pression sur réseaux de distribution d’eau
• Optimisation énergétique des groupes de pompage en bâtiment tertiaire ou industriel
• Protection des pompes contre la marche à sec et le fonctionnement à vanne fermée
• Pilotage et surveillance d’unités de pompage via communication Bluetooth ou RS485
Avantages
• Réduction significative de la consommation électrique grâce à la variation de vitesse adaptative
• Mise en service simplifiée par procédure automatique de test avec affichage de contrôle sur écran LCD selon les versions
• Protection accrue de la pompe par arrêt automatique en cas de vanne de refoulement fermée ou de marche à sec détectée
• Large plage de puissances disponibles permettant l’adaptation à de nombreux moteurs monophasés ou triphasés
• Communication avancée entre plusieurs variateurs grâce aux interfaces Bluetooth et RS485 selon les modèles
Conception
• Variateur prévu pour fixation murale ou fixation directe sur moteur selon la version
• Boîtiers compacts avec différentes dimensions adaptées à la puissance et au mode de montage
• Versions avec ou sans écran LCD pour l’affichage des paramètres et l’accès à la programmation locale
• Entrée pour capteur de pression permettant l’enregistrement de la courbe de fonctionnement de la vanne fermée
• Connexions électriques prévues pour alimentations monophasées 1 x 230 V ± 10% ou triphasées 3 x (200 - 440) V selon le modèle
• Sorties électriques adaptées aux moteurs monophasés ou triphasés correspondant à l’alimentation spécifiée
• Fonctions de communication intégrées via Bluetooth et/ou RS485 pour le pilotage et la mise en réseau de plusieurs variateurs
Caractéristiques techniques
• Montage disponible : fixation murale ou fixation sur moteur selon version
• Versions sans écran LCD : VAV IMMP1.1W, VAV IMMP1.5W, VAV IMMP1.5W-BC, VAV ITTP1.5W-BC
• Versions murales avec écran LCD jusqu’à 3 kW : VAV IMMP1.1W-BC, VAV IMMP1.8W-BC, VAV IMTP2.2W-BC, VAV ITTP1.5W-BC LCD, VAV ITTP2.2W-BC, VAV ITTP3W-BC
• Versions murales avec écran LCD de 4 à 7,5 kW : VAV ITTP4W-RS, VAV ITTP5.5W-RS, VAV ITTP7.5W-RS
• Versions murales avec écran LCD de 11 à 30 kW : VAV ITTP11W-BC/RS, VAV ITTP15W-BC/RS, VAV ITTP22W-BC/RS, VAV ITTP30W-BC/RS
• Versions sur moteur avec écran LCD de 2,2 à 5,5 kW : VAV IMTP2.2M-RS, VAV ITTP2.2M-RS, VAV ITTP4.0M-RS, VAV ITTP5.5M-RS
• Plage de puissance disponible : de 1,1 kW à 30,0 kW selon le modèle
• Plage d’intensité nominale : de 4 A à 64 A selon la référence
• Alimentation électrique selon version : 1 x 230 V ± 10% ou 3 x (200 - 440) V
• Sortie électrique : 1 x 230 V ± 10% ou 3 x (200 - 440) V conforme au moteur associé
• Connexion entre plusieurs variateurs : Bluetooth, RS485 ou Bluetooth + RS485 selon le modèle
• Dimensions fixation murale sans écran LCD : 155 x 120 x 238 mm
• Dimensions fixation murale avec écran LCD petite puissance : 155 x 120 x 238 mm
• Dimensions fixation murale avec écran LCD moyenne puissance : 210 x 200 x 300 mm
• Dimensions fixation murale avec écran LCD grande puissance : 210 x 215 x 380 mm puis 225 x 230 x 468 mm
• Dimensions fixation sur moteur avec écran LCD 2,2 kW : 125 x 100 x 190 mm
• Dimensions fixation sur moteur avec écran LCD 4 à 5,5 kW : 170 x 85 x 255 mm
