Présentation

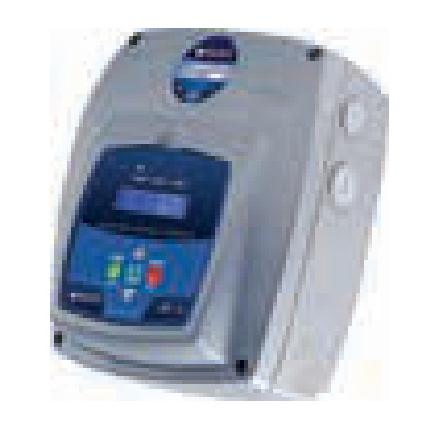

• Le variateur de vitesse électronique Mr Pompes VAV NEO est conçu pour le pilotage et la protection de moteurs électriques triphasés jusqu'à 11 kW. Équipé d'un clavier sans fil avec écran à cristaux liquides, il permet un contrôle à distance jusqu'à 30 m. Ce modèle intègre une protection IP65 qui autorise une installation en extérieur dans des environnements exigeants. Sa conception sur moteur produit assure une intégration compacte directement sur le moteur triphasé. Le système est livré avec un capteur de pression pour une régulation précise des installations de pompage ou de process industriel
• Les filtres triphasés associés sont conçus pour protéger l'installation contre les parasites électriques générés par le variateur de vitesse. Installés après le variateur, ils sécurisent le fonctionnement des moteurs sur de grandes longueurs de câbles. Les différents modèles de filtres couvrent plusieurs intensités et types d'alimentation pour s'adapter aux configurations les plus courantes
Applications
• Régulation de vitesse de moteurs triphasés dans les installations de pompage
• Pilotage de moteurs pour ventilation, aération et process industriel
• Protection d'installations avec longues longueurs de câbles d'alimentation
• Régulation de pression dans les réseaux hydrauliques grâce au capteur intégré
• Commandes déportées de moteurs en environnement extérieur exigeant
Avantages
• Commande à distance grâce à un clavier sans fil avec portée jusqu'à 30 m
• Installation en extérieur possible grâce à la protection IP65 du variateur et du clavier
• Adaptation à plusieurs puissances de moteurs triphasés jusqu'à 11 kW
• Intégration d'un capteur de pression pour une régulation automatique de l'installation
• Compatibilité avec une communication Modbus via interface RS485 pour supervision
• Protection renforcée de l'installation grâce aux filtres triphasés après variateur
Conception
• Fixation directe sur moteur triphasé pour une installation compacte
• Boîtier variateur avec indice de protection IP65 pour usage extérieur
• Clavier sans fil IP65 avec écran à cristaux liquides, fixation par aimantation
• Recharge du clavier par induction avec console de recharge déportée en option
• Connexion de communication RS485 pour liaison entre plusieurs variateurs
• Capteur de pression fourni avec signal de 4 à 20 mA sur plage de 0 à 16 bar
• Filtres triphasés livrés dans un coffret extérieur IP54 pour montage mural
• Gamme de filtres dimensionnée pour différentes intensités et tensions d'alimentation
Caractéristiques techniques
• Type variateur : VAV ITTP3.0M-NEO-RS
• Alimentation variateur VAV ITTP3.0M-NEO-RS : 3 x (200 - 440) V
• Sortie variateur VAV ITTP3.0M-NEO-RS : 3 x (200 - 440) V
• Puissance moteur maxi variateur VAV ITTP3.0M-NEO-RS : 3,0 kW
• Intensité maxi variateur VAV ITTP3.0M-NEO-RS : 7,0 A
• Dimensions variateur VAV ITTP3.0M-NEO-RS L x l x h : 187 x 123 x 195 mm
• Type variateur : VAV ITTP7.5M-NEO-RS
• Puissance moteur maxi variateur VAV ITTP7.5M-NEO-RS : 7,5 kW
• Intensité maxi variateur VAV ITTP7.5M-NEO-RS : 18,0 A
• Type variateur : VAV ITTP11M-NEO-RS
• Puissance moteur maxi variateur VAV ITTP11M-NEO-RS : 11,0 kW
• Intensité maxi variateur VAV ITTP11M-NEO-RS : 23,0 A
• Capteur de pression fourni : signal 4 à 20 mA, plage 0 à 16 bar
• Indice de protection variateur : IP65
• Indice de protection coffret filtres : IP54
• Type filtre monophasé : SOF-M12A, alimentation 1 x 230 V, intensité maxi 12 A
• Dimensions filtre SOF-M12A L x l x h : 128 x 88 x 125 mm
• Type filtre triphasé : SOF-T08A, alimentation 3 x 400 V, intensité maxi 8 A
• Type filtre triphasé : SOF-T16A, alimentation 3 x 400 V, intensité maxi 16 A
• Type filtre triphasé : SOF-T30A, alimentation 3 x 400 V, intensité maxi 30 A
• Type filtre triphasé : SOF-T60A, alimentation 3 x 400 V, intensité maxi 60 A
• Dimensions filtres triphasés SOF-T08A et SOF-T16A L x l x h : 300 x 250 x 400 mm
• Dimensions filtre triphasé SOF-T30A L x l x h : 300 x 250 x 400 mm
• Dimensions filtre triphasé SOF-T60A L x l x h : 400 x 300 x 600 mm
