Présentation

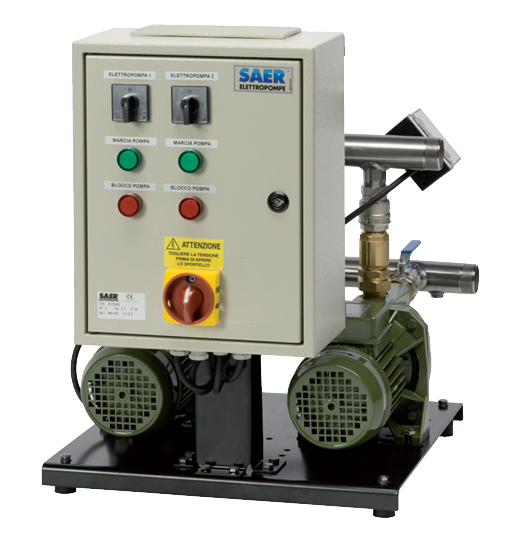

• Le groupe de surpression Saer TB2-M est conçu pour la pressurisation et la distribution d'eau dans les installations civiles, agricoles et industrielles
• Il est équipé de deux électropompes centrifuges auto-amorçantes série M montées sur un châssis compact avec collecteurs d'aspiration et de refoulement
• Ce modèle fonctionne en cascade séquentielle avec alternance automatique entre pompe principale et pompe secondaire en fonction de la demande d'eau
• Sa conception intègre un coffret de commande électromécanique permettant un démarrage direct ou étoile-triangle selon la puissance des pompes
• Le système offre un service continu sécurisé, car en cas de panne d'une pompe le fonctionnement de la deuxième pompe reste garanti
Applications
• Pressurisation d'eau potable dans les installations domestiques et collectives
• Distribution d'eau sous pression dans les bâtiments industriels et agricoles
• Alimentation des réseaux d'irrigation pour les cultures et espaces verts
• Intégration dans les circuits de chauffage pour le maintien de la pression
• Alimentation en eau des installations de refroidissement et de climatisation
Avantages
• Sécurité de service accrue grâce à la redondance de deux pompes fonctionnant en alternance et en secours
• Souplesse d'utilisation avec un fonctionnement en cascade séquentielle suivant l'évolution de la demande d'eau
• Installation facilitée par un châssis compact avec collecteurs d'aspiration et de refoulement déjà intégrés
• Maintenance simplifiée grâce aux vannes d'isolement et aux clapets de retenue prévus pour chaque pompe
• Protection électrique complète assurée par un coffret électromécanique avec relais thermiques et indicateurs lumineux
Conception
• Deux électropompes centrifuges auto-amorçantes série M installées en parallèle sur un même châssis
• Châssis en tôle pliée traité en cataphorèse avec pieds réglables et supports antivibratiles
• Collecteur d'aspiration commun et collecteur de refoulement prédisposé pour le raccordement de réservoirs à membrane
• Coffret de commande électromécanique AT avec contacteurs, relais d'alternance et transformateur 24 V intégré
• Instrumentation comprenant manomètre sur le collecteur de refoulement et pressostat de commande pour chaque pompe
Caractéristiques techniques
• Nombre de pompes : 2 unités
• Débit max : 20 m3/h
• Hauteur manométrique totale max : 92 m
• Température du liquide pompé : -15 à 50 °C
• Pression maximale d'exercice : 8 bar
• Nombre de démarrages horaires : 20 démarrages/h
• Température ambiante : 0 à 40 °C
• Humidité relative de l'air : 50 %
• Altitude max d'installation : 1000 m
• Niveau sonore : 81 dBA
• Puissance moteur par pompe : 0,37 à 2,2 kW
• Tension versions triphasées : 400 V 50 Hz
• Tension versions monophasées : 230 V 50 Hz
• Indice de protection moteur : IP44 ou IP55
