Présentation

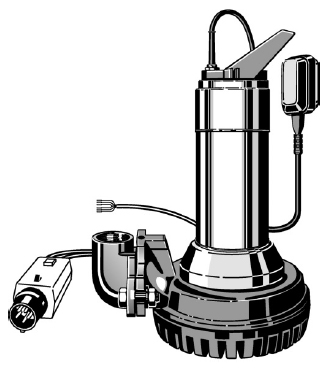

• La pompe submersible Ksb Ama-Drainer est conçue pour le relevage et la vidange automatique d’eaux chargées et d’eaux agressives dans de nombreuses applications domestiques et industrielles
• Équipée d’une hydraulique à roue multi-aubes semi-ouverte, elle assure le pompage de liquides contenant des solides et des fibres longues jusqu’à 35 mm de diamètre selon les versions
• Ce modèle est disponible en versions standard, pour eaux agressives (C) et pour eaux avec présence d’huile ou d’émulsions huileuses (R) afin de s’adapter à une large gamme de fluides
• Sa conception monobloc compacte facilite l’installation en poste fixe ou en utilisation transportable, y compris dans des locaux inondés et des fosses étroites
• Le système de commande de niveau intégré sur certaines versions permet un fonctionnement automatique fiable, limitant les risques de marche à sec
Applications
• Vidange automatique de fosses, puisards, caves et cours inondées dans le résidentiel et le tertiaire
• Rabattement de nappes et drainage de passages souterrains, parkings et galeries techniques
• Captage et transfert d’eau depuis des rivières, lacs, réservoirs et bassins de rétention
• Évacuation d’eaux très chargées avec fibres en provenance de blanchisseries, douches, lavabos, lave-vaisselle et machines à laver
• Pompage d’émulsions d’huile, d’huiles de coupe et d’eaux chargées agressives dans les ateliers et installations industrielles
Avantages
• Installation simple et rapide grâce à une pompe livrée prête à brancher avec câble électrique monté
• Large plage d’utilisation couvrant les eaux légèrement chargées, les eaux agressives et les fluides contenant de l’huile selon la version choisie
• Sécurité de fonctionnement élevée avec protection thermique de moteur intégrée et chambre d’huile de séparation pour l’étanchéité d’arbre
• Entretien réduit au minimum grâce aux paliers graissés à vie et à la conception robuste des matériaux
• Flexibilité d’exploitation avec possibilité de réglage rapide du niveau de commutation pour l’adaptation au volume de la fosse
Conception
• Pompe submersible verticale mono-étagée en construction monobloc avec indice de protection IP 68
• Roue multi-aubes semi-ouverte assurant un passage libre de 10 mm, 11 mm ou 35 mm selon les modèles
• Étanchéité d’arbre assurée par une garniture mécanique côté roue et une bague d’étanchéité côté moteur avec chambre d’huile intermédiaire
• Corps de pompe, couvercle d’aspiration et pièces hydrauliques réalisés en acier inoxydable, fonte grise ou acier CrNiMo selon la version standard, C ou R
• Versions avec chemise de refroidissement en matériau de synthèse pour le fonctionnement en immersion permanente, même hors refroidissement direct par le fluide
• Moteurs monophasés ou triphasés avec protecteur thermique intégré, disponibles avec fiche ou fils nus pour différents modes de raccordement électrique
• Longueur de câble standard de 10 m permettant une grande liberté d’implantation en fosse ou en local technique
Caractéristiques techniques
• Type hydraulique : pompe submersible verticale mono-étagée
• Diamètre max des solides : 10 mm, 11 mm ou 35 mm selon la version
• Température de liquide en service continu : jusqu’à 40°C
• Température de liquide ponctuelle : jusqu’à 90°C pendant 3 min
• Profondeur d’immersion max : 10 m
• Indice de protection moteur : IP 68
• Puissance moteur : jusqu’à 2,2 kW selon le modèle
• Alimentation électrique : monophasé 220-240 V ou triphasé 380-415 V à 50 Hz
• Matériaux principaux : acier inoxydable, fonte grise, alliage CrNiMo, matériaux de synthèse techniques
• Type de roue : roue multi-aubes semi-ouverte
• Longueur de câble : 10 m en standard avec différentes exécutions de gaine
• Passage libre hydraulique : 10 mm, 11 mm ou 35 mm suivant la série
• Hauteur manométrique : jusqu’à 21 m
• Plage de débit : jusqu’à 50 m3/h soit 14 l/s
