Présentation

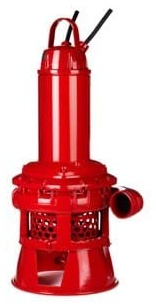

• La pompe submersible Grindex Bravo 600 est conçue pour le pompage fiable de boues très abrasives à forte concentration
• Elle est équipée d'une roue fermée associée à un agitateur pour maintenir les solides en suspension et garantir un pompage régulier
• Ce modèle dispose d'un moteur électrique robuste à cage d'écureuil, spécialement dimensionné pour les conditions sévères sur chantier ou en industrie
• Sa conception avec garniture mécanique double en cartouche assure une excellente étanchéité et une grande longévité en service intensif
• Le système de construction en matériaux fortement durcis permet une résistance élevée à l'usure dans les applications les plus exigeantes
Applications
• Pompage de boues fortement chargées en particules abrasives dans l'industrie minière
• Assèchement de fouilles et de chantiers avec eaux boueuses et solides en suspension
• Transfert de boues industrielles épaisses dans les stations de traitement
• Pompage d'effluents abrasifs dans les carrières et les travaux de génie civil
• Vidange de bassins, puisards et fosses contenant des mélanges d'eau et de solides
Avantages
• Roue fermée avec agitateur pour un pompage efficace des boues à haute teneur en solides
• Moteur électrique à forte résistance thermique avec classe d'isolation H pour un fonctionnement intensif
• Garniture mécanique double préassemblée en cartouche fonctionnant dans un compartiment d'huile pour une protection maximale
• Conception en fonte fortement alliée et Hard-Iron pour une grande résistance à l'abrasion
• Poignée de levage et éléments de fixation en acier inoxydable pour une manutention et une durabilité optimales
Conception
• Impulseur fermé en Hard-Iron associé à un agitateur pour la mise en suspension des solides
• Corps de pompe en Hard-Iron avec volute optimisée pour le passage des solides jusqu'à 40 mm
• Arbre en acier inoxydable dimensionné pour une vitesse de rotation de 1460 tours par minute
• Garniture mécanique double en cartouche avec faces en carbure de tungstène dans un bain d'huile
• Moteur électrique submersible à cage d'écureuil avec protection thermique par thermocontacts dans les enroulements
Caractéristiques techniques
• Puissance nominale : 22 kW
• Puissance max : 25 kW
• Vitesse de rotation arbre : 1460 tours/minute
• Raccord de refoulement : 4 pouces
• Courant nominal à 230 V : 73 A
• Courant nominal à 400 V : 41 A
• Courant nominal à 500 V : 33 A
• Passage de solides avec agitateur : 40 mm
• Dimensions A : 1273 mm
• Dimensions B : 595 mm
• Dimensions C : 335 mm
• Dimensions D : 265 mm
• Poids : 293 kg
• Longueur de câble : 20 m
• Profondeur de submersion max : 20 m
• Température de liquide max : 40 °C
• Plage de pH autorisée : 5.5-14
• Fréquence électrique : 50 Hz
• Classe de protection moteur : IP 68
• Nombre de conducteurs câble DOL 230 V : 4 x 16 mm2 + 2 x 1.5 mm2
