Présentation

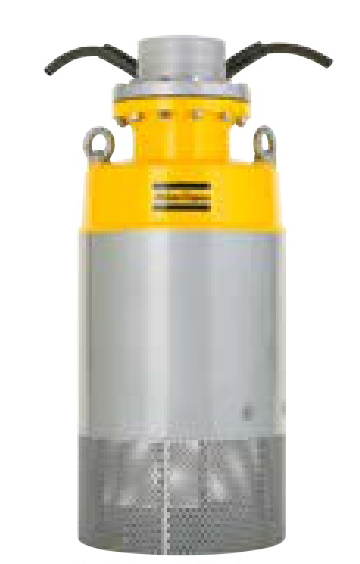

• La pompe immergée électrique Atlas Copco WEDA 100 (50 Hz) est conçue pour l'assèchement intensif des chantiers, mines et zones inondées
• Équipée d'un moteur asynchrone triphasé robuste et d'une hydraulique résistante à l'usure, elle traite efficacement les liquides chargés en particules abrasives
• Sa conception portative facilite les interventions mobiles sur site et les opérations de pompage d'urgence
• Le système assure un fonctionnement fiable dans des conditions sévères grâce à une protection thermique intégrée et une construction IP68
Applications
• Assèchement de chantiers de construction fortement sollicités
• Pompage de puits, fosses et galeries dans les mines et carrières
• Vidange de zones inondées, parkings souterrains et sous-sols
• Transfert de liquides abrasifs dans l'industrie et les travaux publics
• Interventions mobiles de pompage d'urgence sur sites inondés
Avantages
• Conception robuste adaptée aux environnements abrasifs et intensifs
• Manipulation aisée grâce à une pompe immergée portative prête à l'emploi
• Maintenance simplifiée avec pièces d'usure réglables et packs complets
• Fiabilité accrue avec protection thermique intégrée dans chaque enroulement
• Longévité de l'hydraulique grâce aux matériaux résistants à l'usure
Conception
• Moteur électrique triphasé asynchrone à cage d'écureuil avec isolation classe F
• Indice de protection IP68 pour un fonctionnement continu en immersion
• Partie hydraulique en fonte blanche chromée et caoutchouc naturel pour le passage de particules abrasives
• Roulements à billes avec jeu C3 en partie supérieure et double rangée en partie inférieure
• Joint d'arbre à double garniture mécanique carbure de tungstène, céramique, carbone et carbure de silicium
• Câble en caoutchouc type HO7RN-F résistant à l'huile et à l'usure
• Raccord de décharge orienté à 10° compatible flexible, filetage BSP ou NPT
• Accessoires dédiés incluant démarreur externe, anodes en zinc et flotteur
Caractéristiques techniques
• Puissance sortie nominale : 54 kW
• Alimentation électrique : triphasé
• Intensité nominale à 400 V : 110 A
• Intensité nominale à 500 V : 80 A
• Vitesse de rotation de l'arbre : 1450 tr/min
• Indice de protection : IP68
• Classe d'isolation : F (+155 °C)
• Protection thermique : thermorupteur dans chaque enroulement (+130 °C)
• Type de câble moteur : HO7RN-F, 4 x 25 mm2, longueur 20 m
• Câble thermorupteurs : 2 x 1,5 mm2, longueur 21 m
• Matériau carter moteur : aluminium
• Enveloppe extérieure : acier galvanisé
• Arbre moteur : acier inoxydable
• Turbine : fonte blanche chromée 55 Rc
• Pièces d'usure : caoutchouc naturel
• Profondeur d'immersion maximale : 20 m
• Température maximale du liquide pompé : +40 °C
• Densité maximale du liquide pompé : 1100 kg/m3
• Plage de pH du liquide : 5 à 8
• Hauteur max (HMT) : 42 m
• Débit max : 1000 m3/h
