Pompe immergée électrique de chantier pour liquides abrasifs

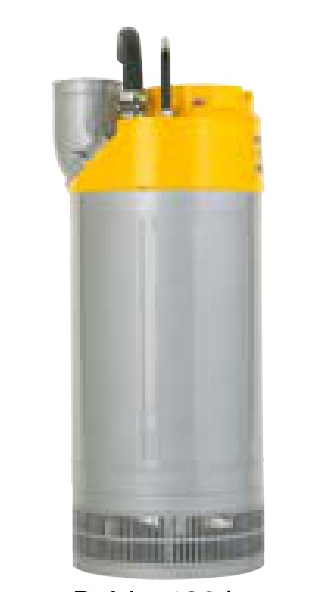

Atlas Copco WEDA 90

Présentation

• La pompe immergée électrique Atlas Copco WEDA 90 est conçue pour l'assèchement intensif des chantiers, mines et zones inondées. Équipée d'un moteur asynchrone triphasé à cage d'écureuil, elle assure un pompage fiable des liquides chargés en particules abrasives. Sa conception portative et robuste facilite son installation et son utilisation sur les sites les plus exigeants
• Le système de refroidissement et d'étanchéité garantit un fonctionnement continu en immersion prolongée

Applications

• Assèchement de chantiers de construction fortement arrosés ou inondés
• Pompage de puits, tranchées et fouilles en génie civil
• Déwatering dans les mines et carrières avec liquides abrasifs
• Évacuation d'eau de zones inondées en milieu industriel ou urbain
• Pompage de liquides chargés dans les installations temporaires de chantier

Avantages

• Conception robuste adaptée aux conditions de chantier intensives
• Résistance élevée à l'usure pour les liquides abrasifs grâce aux matériaux renforcés
• Installation et manutention simplifiées grâce au format portatif
• Maintenance facilitée avec pack complet de joints et pièces d'usure réglables
• Fiabilité accrue avec contacteur intégré pour un démarrage direct sécurisé

Conception

• Moteur électrique triphasé asynchrone à cage d'écureuil avec contacteur intégré
• Indice de protection IP68 pour un fonctionnement continu en immersion
• Double garniture mécanique avec compartiment à huile pour la protection de l'arbre
• Turbine en fonte blanche chromée 55Rc et pièces d'usure en caoutchouc naturel
• Enveloppe extérieure en acier galvanisé et pièces de fixation en acier inoxydable

Caractéristiques techniques

• Type : pompe immergée électrique portative
• Versions : WEDA 90L tête basse volume élevé, WEDA 90H tête haute
• Puissance sortie nominale : 26.5 kW
• Tension d'alimentation : 400/500/230 V triphasé (autres tensions sur demande)
• Intensité nominale à 400 V : 45 A (90L), 47 A (90H)
• Intensité nominale à 500 V : 38 A (90L), 38 A (90H)
• Vitesse de l'arbre : 2900 tr/min
• Indice de protection : IP68
• Classe d'isolation : F (+155 °C), norme CEI 85
• Protection thermique : thermorupteur dans chaque enroulement (+130 °C)
• Câble alimentation : HO7RN-F, 20 m, 4 x 10 à 4 x 25 mm2 selon tension
• Profondeur d'immersion maximale : 20 m
• Température maximale du liquide pompé : +40 °C
• Densité maximale du liquide : 1100 kg/m3
• pH du liquide : entre 5 et 8
• Raccord de décharge : 6" standard WEDA 90L, 4" standard WEDA 90H, flexible BSP ou NPT
• Hauteur max (HMT) : 87 m
• Débit max : 410 m3/h
