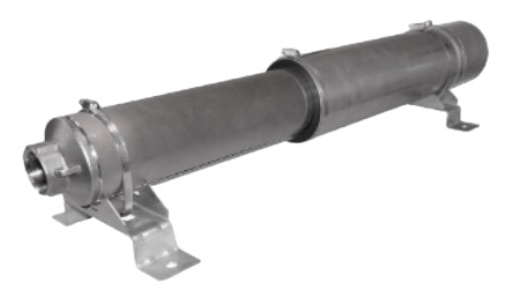

Chemise de refroidissement pour pompes de forage
Mr Pompes (HQ Pumps) VS

Présentation
• La chemise de refroidissement Mr Pompes (HQ Pumps) VS est conçue pour assurer un refroidissement optimal des motopompes immergées de forage. Équipée d'éléments en acier inoxydable 304, elle garantit une excellente résistance à la corrosion en environnement immergé. Ce modèle permet de canaliser le flux d'eau le long du moteur afin de maintenir une température de fonctionnement maîtrisée. Sa conception modulaire avec crépine et pieds de support en option s'adapte aux différentes configurations d'installation horizontale ou dans des forages de grand diamètre

Applications
• Refroidissement des motopompes immergées dans les forages de grand diamètre
• Protection thermique des moteurs de pompes installées horizontalement
• Refroidissement des pompes de forage installées dans des puits
• Utilisation dans les installations d'adduction d'eau à partir de forages profonds

Avantages
• Assure un refroidissement régulier du moteur de pompe pour prolonger sa durée de vie
• Offre une grande résistance à la corrosion grâce à la construction en acier inoxydable 304
• Permet l'installation dans des forages de diamètre trop important en recentrant le flux d'eau autour du moteur
• S'adapte à plusieurs puissances de moteurs et types de pompes de forage grâce aux différentes longueurs de chemise disponibles
• Propose des accessoires optionnels, crépine et pieds de support, pour une installation complète et sécurisée

Conception
• Chemise réalisée en acier inoxydable 304 avec possibilité d'acier inoxydable 316 sur demande
• Bague d'étanchéité en EPDM avec agrément eau potable pour garantir l'étanchéité entre chemise et pompe
• Entretoise moteur intégrée pour un positionnement précis de la motopompe dans la chemise de refroidissement
• Colliers de fixation fournis pour assurer le maintien de l'ensemble dans le forage ou le puits
• Accessoires optionnels incluant une crépine d'aspiration et un jeu de deux pieds de support pour installation horizontale

Caractéristiques techniques
• Domaine d'application : installation horizontale ou dans forage de grand diamètre
• Diamètre de forage compatible : supérieur à 150 à 200 mm
• Matériau de la chemise : acier inoxydable 304
• Matériau optionnel : acier inoxydable 316 sur demande
• Matériau de la bague d'étanchéité : EPDM avec agrément eau potable
• Compatibilité pompes : séries VS 1 à VS 10 et VS 15 en diamètre 4 pouces
• Diamètre chemise type VS 1 à VS 10 : 115 mm
• Longueurs chemise VS 1 à VS 10 : 400 mm, 500 mm, 800 mm, 1000 mm
• Diamètre chemise type VS 15 : 145 mm
• Longueurs chemise VS 15 : 625 mm, 800 mm, 1000 mm
• Code produit chemise 115 x 400 mm : 309 005 101
• Code produit chemise 115 x 500 mm : 309 005 102
• Code produit chemise 115 x 800 mm : 309 005 103
• Code produit chemise 115 x 1000 mm : 309 005 104
• Code produit chemise 145 x 625 mm : 309 005 105
• Code produit chemise 145 x 800 mm : 309 005 106
• Code produit chemise 145 x 1000 mm : 309 005 107
• Code produit crépine de chemise : 309 005 161
• Codes produits pieds de support : 309 005 601, 309 005 602, 309 005 603
