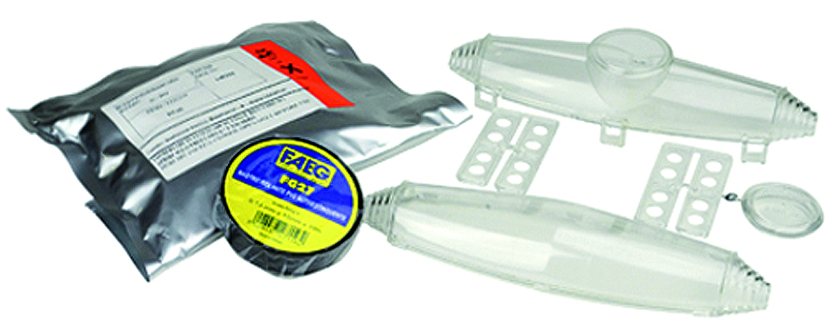

Jonction électrique étanche pour câbles immergeables
Mr Pompes JONCTIONS ETANCHES

Présentation
• La jonction électrique étanche Mr Pompes est conçue pour produit assurer la continuité et l’étanchéité des câbles immergeables dans les installations de pompage. Équipée de systèmes de résine ou de gaines thermorétractables selon les versions, elle garantit une protection durable contre l’eau et l’humidité. Ce modèle s’adapte aux câbles de différentes sections pour couvrir la plupart des besoins en forage et drainage. Sa conception facilite les montages réalisés en atelier ou sur site. Le système permet une sécurisation fiable des raccordements électriques en environnement immergé

Applications
• Réalisation de jonctions étanches sur câbles de pompes immergées
• Sécurisation des raccordements électriques dans les forages et puits
• Utilisation dans les installations de drainage et relevage immergeables
• Jonction de câbles pour équipements de forage et têtes de puits
• Applications nécessitant une protection renforcée contre l’eau et l’humidité

Avantages
• Protection durable contre les infiltrations d’eau grâce aux versions avec résine ou thermorétractables
• Adaptation aisée à plusieurs sections de câbles pour une grande polyvalence d’installation
• Solutions de jonction réalisables en atelier pour une qualité de montage maîtrisée
• Compatibilité avec les câbles électriques et câbles de sonde immergeables ACS
• Réduction des risques de défauts électriques liés aux environnements humides ou immergés

Conception
• Versions avec résine type CM pour jonction totalement encapsulée
• Versions thermorétractables type TH pour une mise en œuvre rapide sur chantier
• Plages de sections couvertes jusqu’à 16 mm² selon le modèle choisi
• Jonctions usine AH JONC USINE 1 et 2 disponibles pour montages réalisés en atelier
• Compatibilité avec câbles immergeables de type alimentation moteur et câbles de sonde ACS

Caractéristiques techniques
• Type de jonction avec résine CM-0 : section maxi 6 mm²
• Type de jonction avec résine CM-1 : section maxi 16 mm²
• Type thermorétractable TH-0 : section maxi 2,5 mm²
• Type thermorétractable TH-1 : section maxi 6 mm²
• Jonction réalisée en atelier AH JONC USINE 1 : pour CM-0 ou TH-0
• Jonction réalisée en atelier AH JONC USINE 2 : pour CM-1 ou TH-1
• Filins inox D4 et D6 disponibles en acier inoxydable 316
• Serre-câbles inox D6 et D8 adaptés aux filins de forage
• Câbles électriques immergeables ACS de 3G 2,5 mm² à 4G 6 mm²
• Câble de sonde immergeable ACS 1 x 0,75 mm² disponible
• Sonde immergeable SME INOX en acier inoxydable
• Têtes de forage 4 pouces acier zingué pour raccords 1 à 2 pouces
• Longueurs de câbles inox disponibles de 1,5 m à 50 m selon version
• Câbles inox 4 pouces et 6 pouces en différentes sections
• Solutions complètes pour raccordement électrique de forages et puits
