Présentation

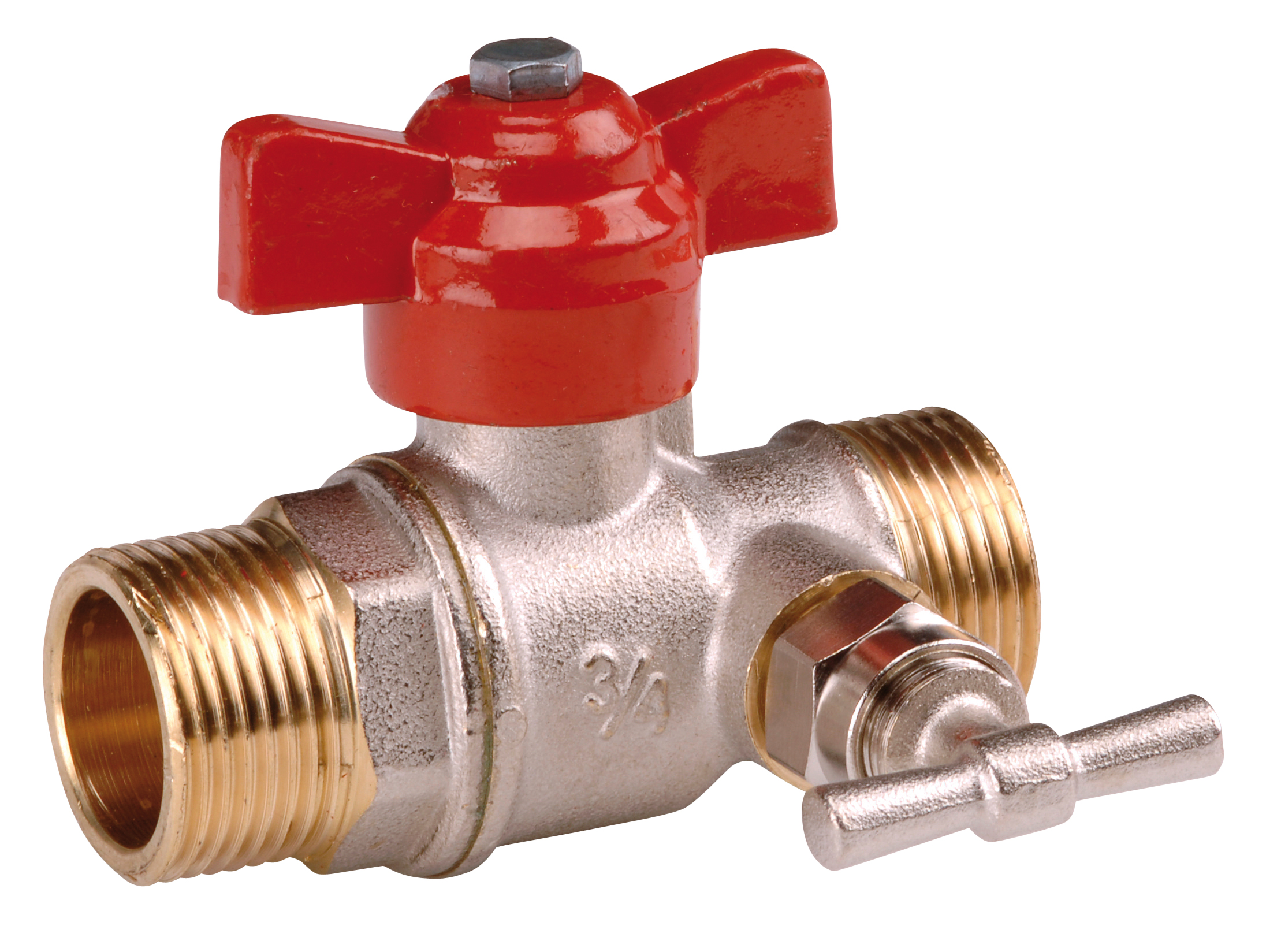

• La vanne à sphère Sferaco 542 est conçue pour l'isolement et la vidange de circuits de plomberie et de chauffage
• Équipée d'une manette papillon en aluminium rouge, elle permet une manœuvre rapide même en espace réduit
• Ce modèle à passage standard en laiton est adapté aux installations domestiques et tertiaires
• Sa conception mâle-mâle facilite l'intégration sur des réseaux filetés existants
• Le système de purge intégré permet l'évacuation contrôlée du fluide grâce à un bouchon de 1/4"
Applications
• Isolement de tronçons de réseaux d'eau chaude ou d'eau froide sanitaire
• Vidange et purge de circuits de chauffage ou de climatisation
• Équipement de collecteurs et de nourrices en installations résidentielles et tertiaires
Avantages
• Intègre une fonction de purge pour simplifier les opérations de maintenance
• La manette papillon compacte optimise l'utilisation dans les locaux exigus
• Construction en laiton et accessoires en acier et aluminium pour une bonne tenue mécanique
Conception
• Corps de vanne en laiton avec raccords filetés mâles en ligne
• Sphère interne assurant un passage standard pour le fluide
• Purge latérale équipée d'un bouchon de 1/4" fournie d'origine
Caractéristiques techniques
• Pression de service : 25 bar
• Diamètre nominal disponible : 1/2 pouce
• Diamètre nominal disponible : 3/4 pouce
• Diamètre nominal disponible : 1 pouce
• Diamètre de passage 1/2 pouce : 13,5 mm
• Diamètre de passage 3/4 pouce : 18 mm
• Diamètre de passage 1 pouce : 23,5 mm
• Écartement 1/2 pouce : 64 mm
• Écartement 3/4 pouce : 71,5 mm
• Écartement 1 pouce : 81 mm
• Conditionnement par diamètre : 10 pièces
• Dimension de purge : 1/4 pouce
• Température de service indicative : 0 °C
• Nombre de voies : 2 unités
• Indice de passage : standard 1 unité
