Présentation

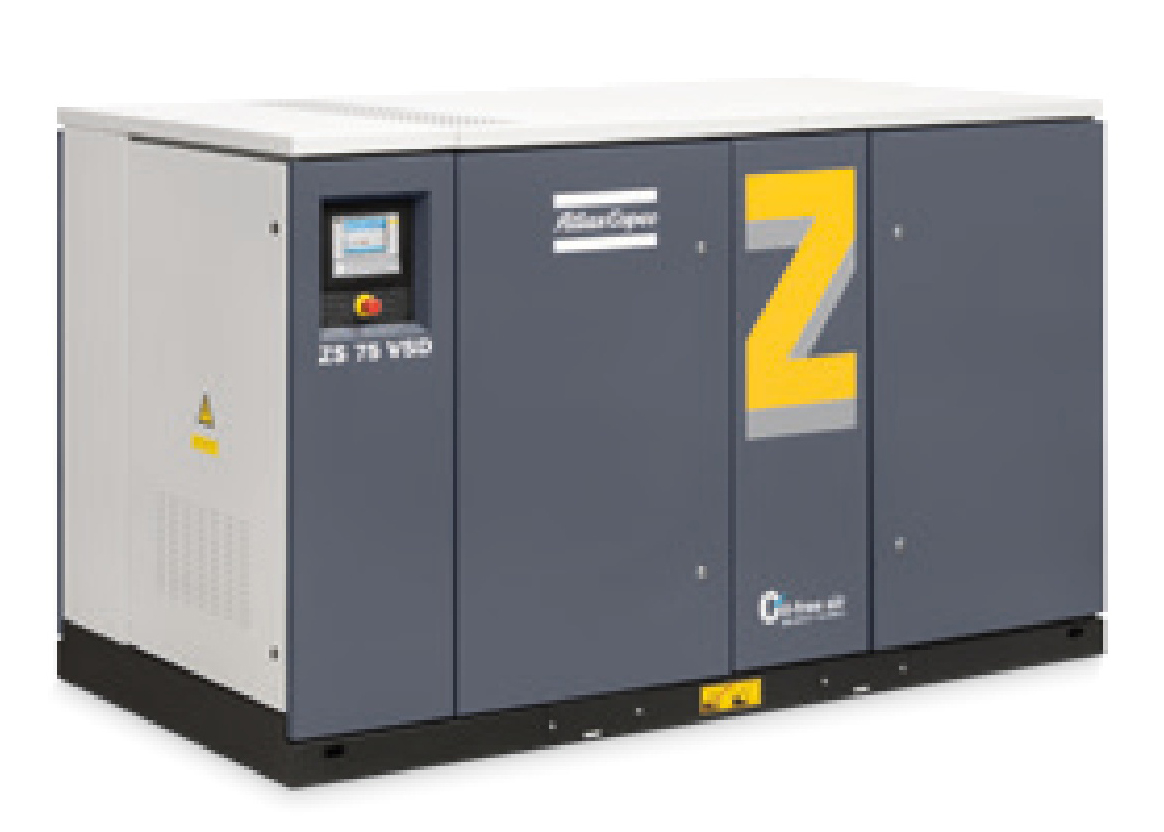

• Le surpresseur à vis d’air comprimé exempt d’huile Atlas Copco ZS 18-315 / ZS 18-355 VSD est conçu pour la production d’air basse pression fiable et de haute qualité. Équipé d’un élément à vis sec certifié ISO 8573-1 CLASSE 0, il fournit un air 100 % exempt d’huile pour les procédés sensibles. Ce modèle intègre une technologie à vis à haut rendement qui réduit la consommation d’énergie d’environ 30 % par rapport aux surpresseurs à lobes traditionnels. Sa conception modulaire avec versions à vitesse fixe ou entraînement à vitesse variable VSD simplifie l’intégration dans les installations neuves ou en remplacement. Le système de contrôle Elektronikon optimise en continu le fonctionnement pour garantir une disponibilité maximale
• La gamme Atlas Copco ZS 18-315 / ZS 18-355 VSD est destinée aux applications industrielles exigeant une alimentation en air comprimé basse pression continue. Grâce à une construction robuste, à un châssis avec passages de fourches et à des options telles que la protection anti-pluie, ces surpresseurs s’installent facilement en intérieur comme en extérieur. La réduction des pièces d’usure et l’absence de courroie/poulie diminuent fortement les besoins de maintenance. Le niveau sonore réduit permet une installation proche du point d’utilisation sans ajout de silencieux externes
Applications
• Traitement des eaux usées avec aération par surpresseurs basse pression
• Transport pneumatique en phase diluée dans l’industrie agroalimentaire, chimique ou des matériaux en vrac
• Procédés de fermentation nécessitant un air de process propre et stable
• Production de textiles non tissés avec débit d’air réglable en continu
• Installations industrielles multi-usages nécessitant une alimentation en air comprimé basse pression continue et fiable
Avantages
• Réduction importante de la consommation d’énergie grâce à la technologie à vis haute efficacité et aux versions VSD intégrées
• Air comprimé 100 % exempt d’huile certifié ISO 8573-1 CLASSE 0 pour protéger produits, process et image de marque
• Coûts de maintenance limités grâce à l’absence de courroie/poulie et à un élément à vis longue durée avec revêtement éprouvé
• Installation simplifiée par la solution tout-en-un incluant filtration d’entrée, clapet anti-retour, amortisseur de pulsations et châssis avec passages de fourches
• Surveillance avancée et sécurité accrue via le régulateur Elektronikon et les options de contrôle à distance ou de système ES centralisé
Conception
• Élément à vis exempt d’huile avec engrenages de synchronisation de haute précision pour une compression interne optimisée
• Moteur électrique à haut rendement IE3/NEMA de type TEFC, performant en environnements poussiéreux et humides
• Filtre d’entrée d’air haute efficacité avec filtration des particules jusqu’à 3 um et rendement de 99,9 %
• Amortisseur de pulsations de décharge intégré supprimant le besoin de silencieux externe et adapté aux industries sensibles
• Capot insonorisant avec déflecteur interne permettant de limiter les émissions sonores à environ 72 dB(A)
• Armoire électrique intégrée sur versions VSD avec convertisseur de fréquence, filtres EMC/RFI et commande Elektronikon
• Châssis compact avec passages de fourches pour manutention aisée et mise en place rapide sur site
• Boîtier-interface ZS (ZS-IB) disponible pour les modèles sans armoire électrique afin de faciliter la mise en réseau et la sécurité de fonctionnement
Caractéristiques techniques
• Puissance installée : 18-315 kW pour les modèles ZS 18-315
• Plage de puissance étendue : 18-355 kW pour les modèles ZS 18-355 VSD
• Technologie de compression : élément à vis exempt d’huile, basse pression
• Certification qualité d’air : ISO 8573-1 CLASSE 0, air 100 % sans huile
• Rendement énergétique : jusqu’à 30 % d’économies par rapport à un surpresseur à lobes traditionnel
• Technologie d’entraînement : vitesse fixe ou entraînement à vitesse variable VSD intégré selon modèle
• Moteur : moteur TEFC haute efficacité IE3/NEMA
• Filtration d’entrée : particules jusqu’à 3 um avec efficacité 99,9 %
• Niveau sonore typique : environ 72 dB(A) avec capot anti-bruit
• Système de contrôle : régulateur Elektronikon avec fonctions de mise en réseau et surveillance des paramètres
• Options de suivi : système SPM de surveillance des vibrations et SMARTLink pour la télésurveillance
• Conformité performances : débit d’air libre (FAD) selon ISO 1217, annexe C, dernière édition
• Alimentation continue : fonctionnement possible 24 h/24 et 7 j/7 pour process industriels
• Installation : solution tout-en-un prête à l’emploi avec clapet anti-retour, filtre à air, valve de décompression et silencieux intégré
