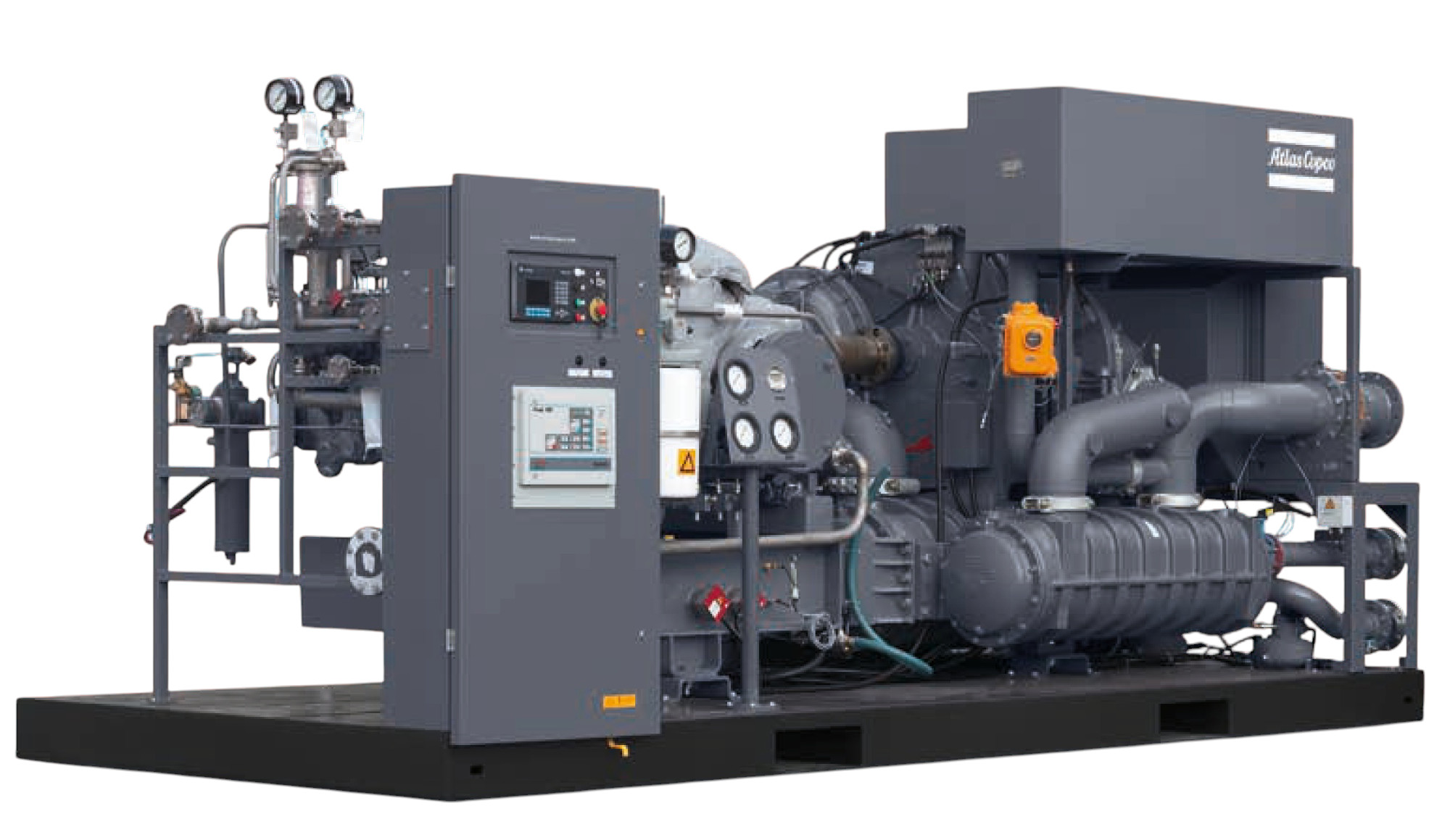

Compresseur centrifuge d'air comprimé exempt d'huile
Atlas Copco ZH 630-1600

Présentation

• Le compresseur centrifuge Atlas Copco ZH 630-1600 est conçu pour la production d'air comprimé industriel exempt d huile en forte puissance installée. Équipé de plusieurs étages de compression et d aubages réglables à l aspiration, il garantit un rendement énergétique optimisé sur une large plage de fonctionnement. Sa conception tout-en-un intègre refroidisseurs, circuit d huile, silencieux, capot insonorisant et système de contrôle Elektronikon pour une mise en service rapide. Le système de refroidissement surdimensionné et les engrenages de haute précision produit assurent une fiabilité élevée et une disponibilité maximale en continu

Applications

• Production d'air de process et d instrumentation dans l'industrie agroalimentaire et des boissons
• Air comprimé de qualité Classe 0 pour l'industrie pharmaceutique et les dispositifs médicaux
• Alimentation en air propre pour la fabrication de semi-conducteurs et composants électroniques
• Génération d'air comprimé pour les aciéries, la métallurgie et les procédés chimiques
• Alimentation en air de commande et de soufflage dans les usines textiles et d emballage

Avantages

• Efficacité énergétique élevée grâce aux aubages réglables à l aspiration et à la régulation intelligente Elektronikon
• Air comprimé 100 % exempt d huile, certifié Classe 0 selon ISO 8573-1 pour une sécurité maximale des procédés
• Solution tout-en-un limitant le génie civil, la tuyauterie additionnelle et les coûts d installation
• Encombrement réduit offrant un excellent rapport débit/encombrement pour les salles de compresseurs contraintes
• Maintenance facilitée par le carter d engrenages à plan de joint horizontal et les refroidisseurs séparés du bloc compresseur

Conception

• Technologie de compression centrifuge multi-étages avec impulseurs à conception dédiée par niveau de pression
• Circuit d'air intégralement revêtu d époxy pour une meilleure résistance à la corrosion
• Refroidisseurs intermédiaires et finaux en acier inoxydable, montés séparément pour une fiabilité accrue
• Circuit de lubrification complet intégré avec réservoir d huile, reniflard et pompe auxiliaire
• Moteur principal haute efficacité disponible en versions IP23 ou IP55, également en refroidissement par eau
• Capotage insonorisant intégral pour la réduction du niveau sonore en salle des machines
• Collecteur d'eau de refroidissement centralisant les raccordements des différents refroidisseurs
• Commande avancée Elektronikon avec surveillance, alarmes et communication Ethernet intégrée

Caractéristiques techniques

• Plage de puissance installée : 630-1600 kW selon modèles
• Technologie de compression : centrifuge multi-étages exempt d huile
• Qualité de l air : Classe 0 selon ISO 8573-1
• Plage de pression de service (50 Hz) : environ 3,5 à 12 barg selon configuration
• Plage de pression de service (60 Hz) : environ 25 à 200 psig selon configuration
• Température d entrée d'air de référence : 35 °C
• Température d'eau de refroidissement de référence : 26,7 °C
• Entraînement : moteur électrique haute efficacité IP23 ou IP55
• Régulation de capacité : aubages réglables à l aspiration à commande servomoteur
• Système de contrôle : régulateur Elektronikon avec fonctions de communication à distance
• Circuit d huile : réservoir intégré avec surveillance de température et niveau d huile
• Refroidisseurs : intermédiaires et finaux à faible perte de charge et température d approche réduite
• Installation : skid complet prêt à l'emploi avec silencieux et clapets intégrés
• Alimentation électrique : versions 50 Hz et 60 Hz disponibles
• Certification usine : fabrication et tests en sites certifiés ISO 9001 et ISO 14001
